Productgegevens
Plaats van herkomst: China
Merknaam: SFT
Modelnummer: DC5476
Betaling en verzendvoorwaarden
Min. bestelaantal: Overeen te komen
Prijs: negotiable
Verpakking Details: Karton, pallet
Levertijd: 20-45days
Betalingscondities: L/C, T/T, Western Union, MoneyGram
Levering vermogen: 50000pcs/Month
Materiaal: |
Chroomstaal |
Kleur: |
Zwart |
Monsters: |
Beschikbaar |
Productnaam: |
Eenrichtingsverbinding |
Toepassing: |
Machines en toestellen |
Kenmerken: |
laag geluid |
Materiaal: |
Chroomstaal |
Kleur: |
Zwart |
Monsters: |
Beschikbaar |
Productnaam: |
Eenrichtingsverbinding |
Toepassing: |
Machines en toestellen |
Kenmerken: |
laag geluid |

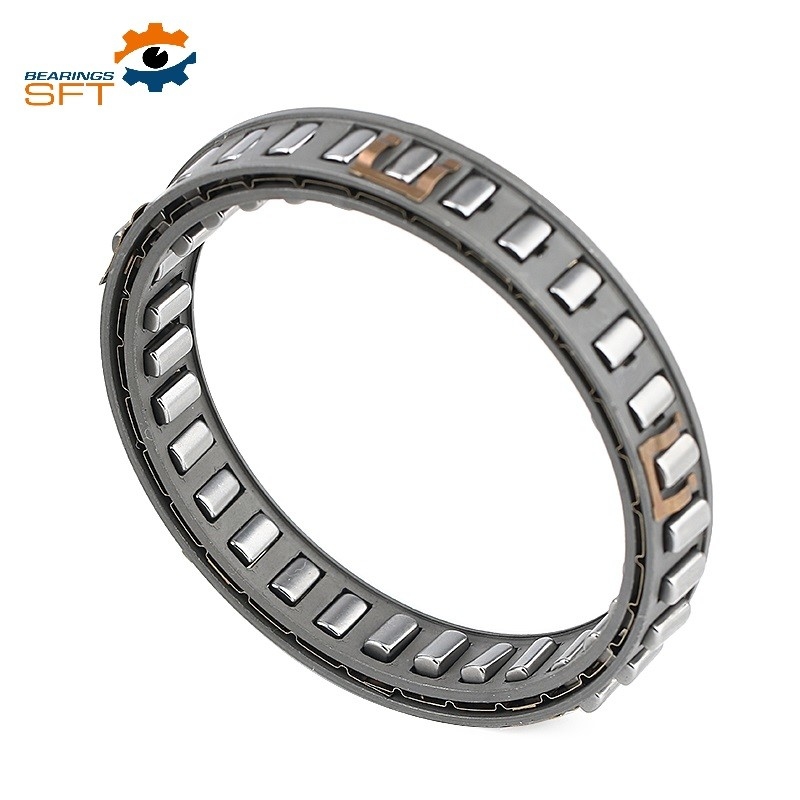

Eenrichtingsclutch Spragclutch Lager Eenrichtingslager DC5476
Een korte introductie van eenrichtingsverbindingslagers:
Het type DC issoort sprageen kooi met vrije wielen zonder binnenste of buitenste races; deze moet worden geïnstalleerd in een ontwerp dat races biedt, steun biedt voor axiale en radiale belastingen, smering en afdichting.De versie-N van het gelijkstroomtype aanvaardt alle soorten smeermiddelen die momenteel in de vermogenstransmissie-apparatuur worden gebruikt..
De tolerantie van de spatruimte mag niet worden overschreden.om ervoor te zorgen dat het vrije wiel correct functioneert zoals weergegeven op de volgende pagina's.
Als alternatief kunnen in geval van geharde stalen schachten of behuizingen races worden gemaakt volgens de onderstaande specificatie.
De hardheid van de kern moet HRC35 tot en met 45 zijn.
Afmetingen en capaciteiten van eenrichtingsverbindingslagers:
Naam van het product |
Grootte
|
Overschrijdende snelheden | Spragruimte |
Nee, dat is niet zo. van clips |
- Nee, dat is niet waar. met een gewicht van niet meer dan 50 kg |
Gewicht | |||||||
TKN1) | nimax2) | namax3) | Øa+0.008 -Nee.005 |
Øc ± 0.013 | Emin | Ødmin | Øbmax | ||||||
[Nm] | [min-1] | [min -1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | ||||
Eenrichtingsverbinding | DC2222G-N | 63 | 8600 | 4300 | 22.225 | 38.885 | 8.33±0.075 | 10 | 50 | 15 | – | 12 | 0.03 |
Eenrichtingsverbinding | DC2776-N | 119 | 6900 | 3400 | 27.762 | 44.422 | 8.33±0.075 | 13.5 | 58 | 18 | – | 14 | 0.055 |
Eenrichtingsverbinding | DC3034-N | 124 | 6300 | 3100 | 30.34 | 47 | 8.33±0.075 | 13.5 | 62 | 20 | – | 14 | 0.06 |
Eenrichtingsverbinding | DC3175 ((3C) -N | 159 | 6000 | 3000 | 31.75 | 48.41 | 8.33±0.075 | 13.5 | 63 | 21 | 3 | 16 | 0.06 |
Eenrichtingsverbinding | DC3809A-N | 275 | 5000 | 2500 | 38.092 | 54.752 | 8.33±0.075 | 16 | 71 | 25 | – | 18 | 0.085 |
Eenrichtingsverbinding | DC4127 ((3C) -N | 224 | 4600 | 2300 | 41.275 | 57.935 | 8.33±0.075 | 13.5 | 75 | 27 | 3 | 18 | 0.09 |
Eenrichtingsverbinding | DC4445A-N | 363 | 4300 | 2100 | 44.45 | 61.11 | 8.33±0.1 | 16 | 79 | 29 | – | 20 | 0.095 |
Eenrichtingsverbinding | DC4972 ((4C) -N) | 306 | 3800 | 1900 | 49.721 | 66.381 | 8.33±0.1 | 13.5 | 86 | 33 | 4 | 22 | 0.1 |
Eenrichtingsverbinding | DC5476A-N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 16 | 92 | 36 | – | 24 | 0.11 |
Eenrichtingsverbinding | DC5476A ((4C) -N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 16 | 92 | 36 | 4 | 24 | 0.13 |
Eenrichtingsverbinding | DC5476B ((4C) -N | 769 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 21 | 92 | 36 | 4 | 24 | 0.18 |
Eenrichtingsverbinding | DC5476C(4C) -N | 990 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 25.4 | 92 | 36 | 4 | 24 | 0.2 |
Eenrichtingsverbinding | DC5776A-N | 604 | 3300 | 1600 | 57.76 | 74.42 | 8.33±0.1 | 16 | 98 | 38 | – | 26 | 0.11 |
Eenrichtingsverbinding | DC6334B-N | 806 | 3000 | 1500 | 63.34 | 80 | 8.33±0.1 | 21 | 104 | 42 | – | 26 | 0.175 |
Eenrichtingsverbinding | DC7221 ((5C) -N) | 675 | 2600 | 1300 | 72.217 | 88.877 | 8.33±0.1 | 13.5 | 115 | 48 | 5 | 30 | 0.14 |
Eenrichtingsverbinding | DC7221B-N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33±0.1 | 21 | 115 | 48 | – | 30 | 0.185 |
Eenrichtingsverbinding | DC7221B ((5C) -N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33±0.1 | 21 | 115 | 48 | 5 | 30 | 0.21 |
Eenrichtingsverbinding | DC7969C ((5C) -N | 2038 | 2400 | 1200 | 79.698 | 96.358 | 8.33±0.1 | 25.4 | 124 | 53 | 5 | 34 | 0.28 |
Eenrichtingsverbinding | DC8334C-N | 2055 | 2300 | 1100 | 83.34 | 100.000 | 8.33±0.1 | 25.4 | 132 | 55 | – | 34 | 0.27 |
Eenrichtingsverbinding | DC8729A-N | 1250 | 2200 | 1100 | 87.29 | 103.96 | 8.33±0.1 | 16 | 134 | 58 | – | 34 | 0.165 |
Eenrichtingsverbinding | DC10323A ((5C) *-N | 1612 | 1800 | 900 | 103.231** | 119.891 | 8.33±0.1 | 16 | 155 | 68 | 5 | 40 | 0.205 |
Eenrichtingsverbinding | DC12334C*-N | 4800 | 1500 | 750 | 123.340** | 140.000 | 8.33±0.1 | 25.4 | 184 | 80 | – | 50 | 0.4 |
Eenrichtingsverbinding | DC12388C(11C) | 4875 | 1500 | 750 | 123.881 | 142.88 | 9.50±0.1 | 25.4 | 186 | 80 | 11 | 44 | 0.4 |
Toepassingen van eenrichtingsverbindingslagers:
One Way Clutches Sprag Type voornamelijk gebruikt als backstopclutches
Verminderers, Flender-versnellingsbak, SEW-versnellingsbak
Overlopende koppeling: voor meervoudige aandrijvingen of om de traagheid van massa's van een aangedreven machine te scheiden van de aandrijvende machine nadat deze is uitgeschakeld.
Indexclutch: die een as stap voor stap draait, waardoor een indexmateriaalvoer of een variabele snelheid wordt bereikt.
