Thuis > producten > Sferisch Duidelijk Lager > Radiale Gezamenlijke het Staal As Sferische Duidelijke Lagers van Chrome GCr15

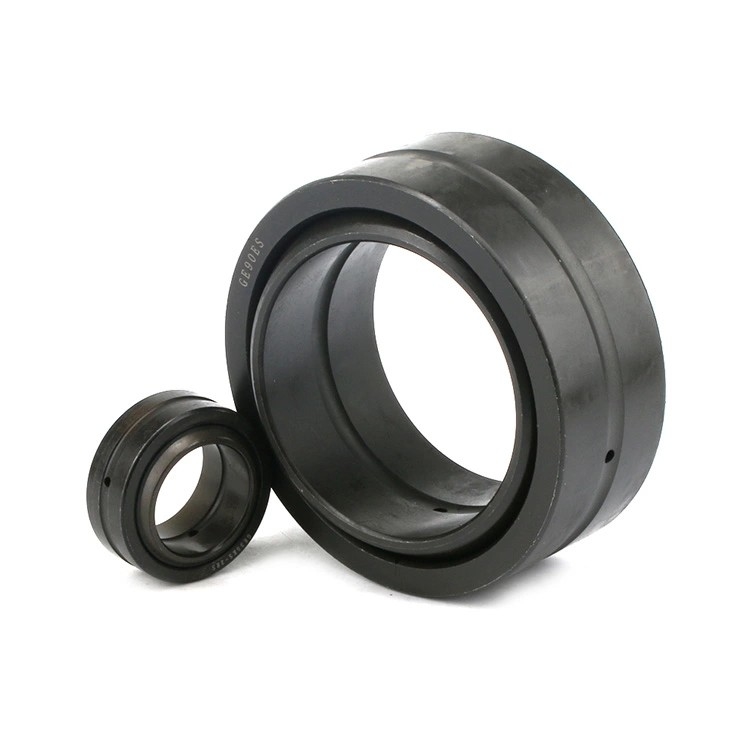

Radiale Gezamenlijke het Staal As Sferische Duidelijke Lagers van Chrome GCr15

Productgegevens

Plaats van herkomst: China

Merknaam: SFT

Modelnummer: GEG60ES

Betaling en verzendvoorwaarden

Min. bestelaantal: Overeen te komen

Prijs: negotiable

Verpakking Details: Karton, pallet

Levertijd: 20-45days

Betalingscondities: L/C, T/T, Western Union, MoneyGram

Levering vermogen: 50000pcs/Month

Vind de beste prijs
Markeren:

GE70ES-2RS as Sferische Duidelijke Lagers

,

GCr15 As Sferische Duidelijke Lagers

,

Het as duidelijke sferische lager van P5

Precisieclassificatie:
P0 P6 P5 P4 P2
Proefproef:
Avalideerbaar
Materiaal:
Chrome-Staal GCR15
Deelnummer::
GE70ES-2RS
Toepassing:
Industrie, techniek
Glijdende contactvlakken:
Staal / PTEF-composiet
Precisieclassificatie:
P0 P6 P5 P4 P2
Proefproef:
Avalideerbaar
Materiaal:
Chrome-Staal GCR15
Deelnummer::
GE70ES-2RS
Toepassing:
Industrie, techniek
Glijdende contactvlakken:
Staal / PTEF-composiet
Radiale Gezamenlijke het Staal As Sferische Duidelijke Lagers van Chrome GCr15

Hoogprecisie GE..C GE..UK Radial Spherical Plain Bearing

Het verbindingslager is een bolvormig vlak lager. Het glijdende contactoppervlak is een binnenste bolvormig oppervlak en een buitenste bolvormig oppervlak. Het kan tijdens de beweging in elke hoek worden gedraaid en geslingerd.Het wordt behandeld met verschillende speciale processen zoals oppervlaktefosfatering, blazen, inbrengen en sproeien.slagweerstand, corrosiebestendigheid, slijtvastheid, zelflijning en goede smering.en het bestaat voornamelijk uit een binnenste ring met een buitenste bolvormig oppervlak en een buitenste ring met een binnenste bolvormig oppervlak. Gezamenlijke lagers worden over het algemeen gebruikt voor laag snelheids oscillerende bewegingen (d.w.z. hoekbewegingen).de uitlijningsbeweging)Als de graad groot is, werkt het nog steeds normaal.

Hoofdkenmerken van bolvormige platte lagers:

1) De buitenste ring heeft een scheur op de as, die strak moet zijn wanneer deze in de behuizing wordt geplaatst.
2) Het materiaal van de binnenste/buitenste ring is lagerstaal, behandeld met gedoofd fosfaat.
3) Het schuifvlak is bedekt met molybdeendioxide.

Modelmet een breedte van niet meer dan 50 mm,

De belangrijkste afmetingen Hoek van kanteling Basisbelasting Aanwijzing
dynamisch statisch
d D B. C α C C 0

60 105 63 40 17 315 1560 GEH 60 ES-2RS

90 130 60 50 5 490 2450 GE 90 ES-2RS
90 150 85 55 15 610 3050 GEH 90 ES-2RS

100 150 70 55 6 610 3050 GE 100 ES-2RS
100 160 85 55 13 655 3250 GEH 100 ES-2RS

110 180 100 70 12 950 4750 GEH 110 ES-2RS
110 160 70 55 6 655 3250 GE 110 ES-2RS

160 230 105 80 8 1370 6800 GE 160 ES-2RS
180 210 115 70 16 1080 5400 GEH 120 ES-2RS
180 260 105 80 6 1530 7650 GE 180 ES-2RS
200 290 130 100 7 2120 10600 GE 200 ES-2RS
220 320 135 100 8 2320 11600 GE 220 ES-2RS
240 340 140 100 8 2550 12700 GE 240 ES-2RS
260 370 150 110 7 3050 15300 GE 260 ES-2RS
280 400 155 120 6 3550 18000 GE 280 ES-2RS
300 430 165 120 7 3800 19000 GE 300 ES-2RS

Radiale Gezamenlijke het Staal As Sferische Duidelijke Lagers van Chrome GCr15 0

Radiale Gezamenlijke het Staal As Sferische Duidelijke Lagers van Chrome GCr15 1

Radiale Gezamenlijke het Staal As Sferische Duidelijke Lagers van Chrome GCr15 2

Toepassingen van bolvormige platte lagers:

De toepasbaarheid van dit type is zeer uitgebreid en vaak wordt ShS40 aangegeven in de documentatie voor machines en apparatuur.hoewel het modernere ontwerp van ShSP40 gemakkelijker is voor installatie en bedieningVan de gemeenschappelijke uitrustingsonderdelen waar het is gemonteerd, kunnen de volgende worden opgemerkt: een uitbreidende vuist van het MAZ-remsysteem, tractorbesturingsaandrijvingen, bijvoorbeeld TT-4M,een draaicylinder en een aandrijfsversnellingsbak van sommige BelAZ-modellen, een aansluiting van tramwagons, een torsiestaaf van combinaties en vele andere eenheden van motorvoertuigen en diverse uitrusting.
