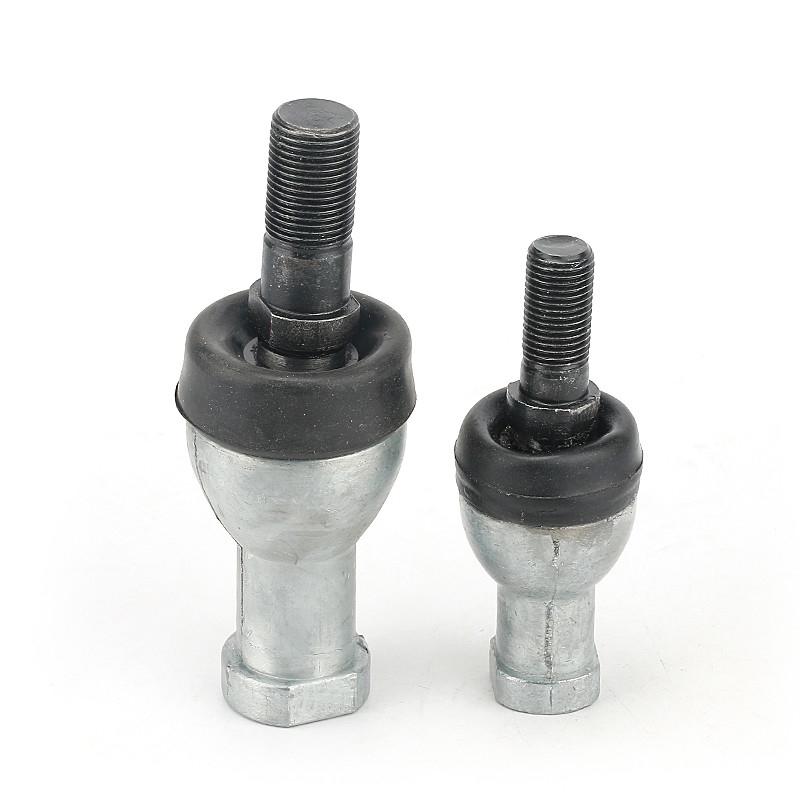

Staalhrc58 Kogelgewricht Rod Ends Bearing Straight Shape SQZ16RS

Productgegevens

Plaats van herkomst: China

Merknaam: SFT

Modelnummer: SQZ16RS

Betaling en verzendvoorwaarden

Min. bestelaantal: Overeen te komen

Prijs: negotiable

Verpakking Details: Karton, pallet

Levertijd: 20-45days

Betalingscondities: L/C, T/T, Western Union, MoneyGram

Levering vermogen: 50000pcs/Month

Vind de beste prijs
Markeren:

HRC58 Kogelgewricht Rod Ends Bearing

,

SQZ16RS Rod Ends Bearing

,

GCr15 het Autotrekstangeinden Dragen

Ballenmateriaal:
GCr15 Chroomstaal, HRC58~64, warmtebehandeld, gepolijst
Structuur:
Radicale bolvormige vlakte
Sleutelwoord:
Autoverbindingsstaaf
Radicale bolvormige vlakte:
STAAFBeëindigen
Kenmerken:
Gebrekkige wrijving; geringe trillingen
Pakket:
Plastic tube+ doos+ karton
Ballenmateriaal:
GCr15 Chroomstaal, HRC58~64, warmtebehandeld, gepolijst
Structuur:
Radicale bolvormige vlakte
Sleutelwoord:
Autoverbindingsstaaf
Radicale bolvormige vlakte:
STAAFBeëindigen
Kenmerken:
Gebrekkige wrijving; geringe trillingen
Pakket:
Plastic tube+ doos+ karton
Staalhrc58 Kogelgewricht Rod Ends Bearing Straight Shape SQZ16RS

SQZ16 Rechtvormig kogelverbindingsstaaf eindlager SQZ16RS



Eindlagers voor kogelverbindingen

De staafpunten bestaan uit een oogvormige kop met een integrale staaf die een behuizing vormt voor een bolvormig vlak lager.met een gewicht van niet meer dan 50 g/m2.



Toepassing van het staafpuntlager:
Het wordt op grote schaal gebruikt in de industrie van engineering hydraulische oliecilinder, metaalvormende machine, engineering machines, automatisering apparatuur, auto demper, water conservancy machine en zo verder.
Het wordt over het algemeen gebruikt in lage snelheid van schommelbeweging, de hoekbeweging, kan grotere belasting dragen, kan radiale belasting, axiale belasting of het gewricht van de radiale, axiale belasting dragen.


Staalhrc58 Kogelgewricht Rod Ends Bearing Straight Shape SQZ16RS 0

Deel nr. Afmetingen mm Bevoegdheidscategorieën

Gewicht



Rechterhand Linkerhand d d1 d2 d3 Ik...3 S1 Ik... L L1 D2 S2 a ≈ KN: kg
SQ 5 RS SQZL 5 RS 5 M5x0.8 9 19 21 7 29 35 27 11 9 25 2.2 0.026
SQ 6 RS SQZL 6 RS 6 M6x1.0 10 20 26 8 35.5 40 30 13 11 25 3.5 0.039
SQ 8 RS SQZL 8 RS 8 M8x1.25 12 24 31 10 42.5 48 36 16 14 25 6.6 0.068
SQ 10 RS SQZL 10 RS 10 M10x1.5 14 30 43 11 56.5 57 43 19 17 25 10 0.112
SQ 10-1 RS SQZL 10-1 RS 10 M10x1.25 14 30 37 11 50.5 57 43 19 17 25 10 0.112
SQ 12 RS SQZL 12 RS 12 M12x1.75 17 32 49 15 64.5 66 50 22 19 25 16 0.164
SQ 12-1 RS SQZL 12-1 RS 12 M12x1.25 17 32 42 15 57.5 66 50 22 19 25 16 0.164
SQ 14 RS SQZL 14 RS 14 M14x2.0 19 38 62 17 79.5 75 57 25 22 25 19 0.254
SQ 14-1 RS SQZL 14-1 RS 14 M14x1.5 19 38 56 17 73.5 75 57 25 22 25 19 0.254
SQ 16 RS SQZL 16 RS 16 M16x2.0 22 44 66 19 85.5 84 64 27 22 20 26 0.336
SQ 16-1 RS SQZL 16-1 RS 16 M16x1.5 22 44 60 19 79.5 84 64 27 22 20 26 0.336
SQ 18 RS SQZL 18 RS 18 M18x1.5 23 45 68 20 90 93 71 31 27 20 33 0.464
SQ 20 RS SQZL 20 RS 20 M20x1.5 27 50 68 24 90 99 77 34 30 20 45 0.538
SQZ 22 RS SQZL 22 RS 22 M22x1.5 27 52 70 24 95 109 84 37 32 16 48 0.713



Staalhrc58 Kogelgewricht Rod Ends Bearing Straight Shape SQZ16RS 1

Staalhrc58 Kogelgewricht Rod Ends Bearing Straight Shape SQZ16RS 2

Staalhrc58 Kogelgewricht Rod Ends Bearing Straight Shape SQZ16RS 3



SQ..RS serie hoekverbindingen zijn gemaakt van zink legering en koolstof staal was zwart geoxideerd.



Kenmerken

Glijdend contactoppervlak: legering/staal

Housing: zinkbasislegering

- Een stam.koolstofstaal, zwart geoxideerd
