Hoogwaardige Hoogwaardige 135 TN9 1301 ETN9 1302 EM 1303 ETN9 Zelf-afstemmende kogellagers voor de machineindustrie 5x19x6mm

Name: Hoogwaardige Hoogwaardige 135 TN9 1301 ETN9 1302 EM 1303 ETN9 Zelf-afstemmende kogellagers voor de machineindustrie 5x19x6mm
Brand: Shaanxi Fortune Industries Co.ltd
SKU: 135 TN9
Price: 50.00 USD
Availability: InStock

Productgegevens

Plaats van herkomst: China

Merknaam: SFT

Modelnummer: 135 TN9

Betaling en verzendvoorwaarden

Min. bestelaantal: Overeen te komen

Prijs: negotiable

Verpakking Details: Karton, pallet

Levertijd: 20-45days

Betalingscondities: L/C, T/T, Western Union, MoneyGram

Levering vermogen: 50000pcs/Month

Vind de beste prijs

Productgegevens

Productbeschrijving

Markeren:
                                                                                                                                                                                                                                                Motorfietssidecar het Lager van Sft, 2204E lager, Kegel Binnen droeg het Zelf het Richten zich Dragen


Materiaal:	Chroomstaal	Vibratie:	ZV1, ZV2, ZV3, of zoals gevraagd
Vergunning:	C2 C0 C3 C4 C5	Cage:	Stalen kooi; Messing kooi; Nylon kooi
Grootte van de boor:	2 - 40 mm	Hardheid:	HRC58-62

Materiaal:	Chroomstaal
Vibratie:	ZV1, ZV2, ZV3, of zoals gevraagd
Vergunning:	C2 C0 C3 C4 C5
Cage:	Stalen kooi; Messing kooi; Nylon kooi
Grootte van de boor:	2 - 40 mm
Hardheid:	HRC58-62

Hoogwaardige Hoogwaardige 135 TN9 1301 ETN9 1302 EM 1303 ETN9 Zelf-afstemmende kogellagers voor de machineindustrie 5x19x6mm

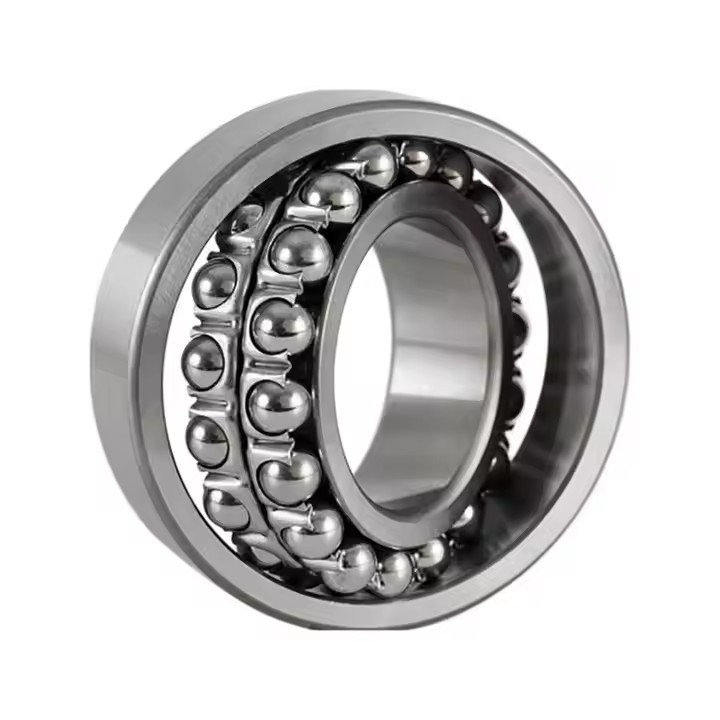

135 TN 9 Zelflijningskogellagers met twee rijen kogels

Productbeschrijving

Zelflijningsballagers hebben twee rijen ballen, een gemeenschappelijke bolvormige loopbaan in de buitenste ring en twee diepe ononderbroken loopbaangroefjes in de binnenste ring.Ze zijn ongevoelig voor hoek mislijning van de as ten opzichte van de behuizing, die bijvoorbeeld kan worden veroorzaakt door schachtbuigingen.

Aanpassingen voor statische en dynamische afwijkingen
Uitstekende prestaties bij hoge snelheden
Uitstekende prestaties bij lichte belasting
Lage wrijving

135TN9-lagers zijn zelflijmende kogellagers.

Inwendige diameter: 5 mm

Buitendeurs: 19 mm

Breedte: 6 mm

Inwendige ringschouderdiameter (≈): 10,3 mm, buitenste ringschouderdiameter (≈): 15,4 mm, kammergrootte (min.): 0,3 mm.

Subfixlijst: [TN9: PA66 kooi versterkt met glasvezel, kogelgeleid].

1:Standaard zelflijmende kogellagers

3Grootte van de serie: serie 03

5:Binnendiameter:5 mm

TN9:TN9: glasvezelversterkte PA66 kooi, kogelgeleid

135TN9Dimensies van dragers

Inwendige diameter	d	5 mm
Buitendeurs	D	19 mm
breedte	B.	6 mm
Innerring schouderdiameter	d1 ≈	10.3 mm
Buitenste ring schouderdiameter	D1 ≈	15.4 mm
Afmeting van de kam	r1,2 min.	0.3 mm

135TN9Schaaldimensie van de drager

De diameter van de schouder van de as	Dat is goed.	7.4 mm
Lagers met schouderdiameter	Dat is max.	16.6mm
Radius van de kamper	Ra max.	0.3 mm

135TN9Berekeningen van lagerdata

Basis nominale dynamische belasting	2.51kN
Basistatische belasting	0.48kN
Grenzen voor vermoeidheidsbelasting	0.025kN
Referentiesnelheid	70000 r/min
Beperkte snelheid	45000 r/min
Toegestane storing	3°
Bereken de coëfficiënten	0.045
Bereken de coëfficiënten	0.33
Bereken de coëfficiënten	2
Bereken de coëfficiënten	1.9
Bereken de coëfficiënten	3

135TN9Kwaliteit van de drager

Gewicht dragen

0.009kg

135TN9Dimensieteken van drager

Model	d(mm)	D ((mm)	B(mm)	Basis dynamische belasting	Basistatische belasting	Versnelling	Beperkte snelheid
135 TN9	5	19	6	2.51	0.48	63000	45000
1301 ETN9	12	37	12	9.36	2.16	40000	28000
1301 EM	12	37	12	9.36	2.16	40000	28000
1302 ETN9	15	42	13	10.8	2.6	34000	24000
1303 ETN9	17	47	14	12.7	3.4	28000	20000
1303 EM	17	47	14	12.7	3.4	28000	20000
1305 EKTN9	20	62	17	19	5.4	22000	15000
1304 ETN9	20	52	15	14.3	4	26000	18000
1305 ETN9	25	62	17	19	5.4	22000	15000
1306 EKTN9	25	72	19	22.5	6.8	19000	13000
1305 EKTN9	25	62	17	19	5.4	22000	15000
1306 ETN9	30	72	19	22.5	6.8	19000	13000
1307 EKTN9	30	80	21	26.5	8.5	16000	11000
1306 EKTN9	30	72	19	22.5	6.8	19000	13000
1307 ETN9	35	80	21	26.5	8.5	16000	11000
1308 EKTN9	35	90	23	33.8	11.2	14000	9500
1307 EKTN9	35	80	21	26.5	8.5	16000	11000
1309 EKTN9	40	100	25	39	13.4	12000	8500
1308 EM	40	90	23	33.8	11.2	14000	9500
1308 ETN9	40	90	23	33.8	11.2	14000	9500
1308 EKTN9	40	90	23	33.8	11.2	14000	9500
1310 EKTN9	45	110	27	43.6	14	12000	8000
1309 EKTN9	45	100	25	39	13.4	12000	8500
