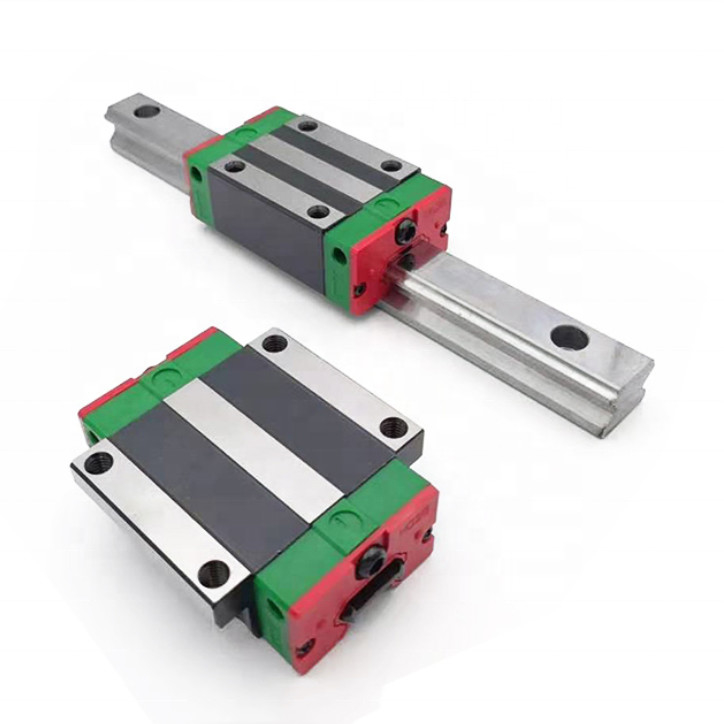

Nylon van de de Gidshgr20 Flens van de Kooi Lineaire Motie het Blok Lineaire Dragende Gids

Productgegevens

Plaats van herkomst: China

Merknaam: SFT

Modelnummer: HGR20

Betaling en verzendvoorwaarden

Min. bestelaantal: Overeen te komen

Prijs: negotiable

Verpakking Details: Karton, pallet

Levertijd: 20-45days

Betalingscondities: L/C, T/T, Western Union, MoneyGram

Levering vermogen: 50000pcs/Month

Vind de beste prijs
Markeren:

Lineaire Motieleibanen HGR20

,

De nylon Leibanen van de Kooi Lineaire Motie

,

20mm Lineaire Dragende Gids

Bloktype:
Vierkant/flanke
Verpakking:
Plastic Bag + houten doos
Naam van het product:
Lineaire lagergids
Toepassing:
Machines, Linear Motion Machine
Cage:
Nylon Kooi
Prestaties:
Vlot Lineair Gidsspoor
Bloktype:
Vierkant/flanke
Verpakking:
Plastic Bag + houten doos
Naam van het product:
Lineaire lagergids
Toepassing:
Machines, Linear Motion Machine
Cage:
Nylon Kooi
Prestaties:
Vlot Lineair Gidsspoor
Nylon van de de Gidshgr20 Flens van de Kooi Lineaire Motie het Blok Lineaire Dragende Gids

lineaire geleidingsbaan HGR20 lineaire geleidingsblokkarretjeHGH20CA

(1) Vermogen tot zelfopstelling

De cirkelvormige groef heeft volgens ontwerp 45 graden aanraking.HG-serie kan de meeste installatiefouten door oppervlakte-onregelmatigheden absorberen en een soepele lineaire beweging bieden door de elastische vervorming van rollende elementen en de verschuiving van contactpunten. met een gemakkelijke installatie, een hoge nauwkeurigheid en een soepele werking kunnen bereiken.


(2) Uitwisselbaarheid

Door de nauwkeurige dimensiebeheersing kan de dimensie-tolerantie van HG-reeksen binnen een redelijk bereik worden gehouden.wat betekent dat alle blokken en alle rails in een specifieke serie samen kunnen worden gebruikt met behoud van de afmetingstolerantieEn er wordt een beveiliging toegevoegd om te voorkomen dat de ballen uitvallen wanneer de blokken van de rail worden verwijderd.


(3) Hoge stijfheid in alle vier richtingen

Vanwege het ontwerp van de vier rijen heeft de lineaire geleidingsbaan van de HG-serie gelijke belasting in de radiële, omgekeerde radiële en laterale richtingen.De cirkelvormige groef zorgt voor een brede contactbreedte tussen de ballen en de groefbaan, waardoor grote toelaatbare belastingen en hoge stijfheid mogelijk zijn..

Toepassing
1. apparatuur voor de vervaardiging van halfgeleiders
2. apparatuur voor het assembleren van printplaten
3. medische apparatuur
4. de robotarm
5. nauwkeurige meetinstrumenten
6. kantoorautomatische apparatuur
7. andere kleine lineaire schuiftoestellen


Lineaire geleiding:
veel gebruikt in elektronica, laser, gravure, snijden en andere industrieën, met hoge precisie, laag lawaai, corrosie- en roestvastheid, hoge snelheid, lage kosten, enz.;wordt bevoordeeld op het gebied van lineaire transmissie.

Model
Grootte ((MM)
Gewicht
WR
HR
S
h
P
E
(kg/m)
HGR15T
15
15
M5*0.8P
8
60
20
1.48
HGR20T
20
17.5
M6*1P
10
60
20
2.29
HGR25T
23
22
M6*1P
12
60
20
3.35
HGR30T
28
26
M8*1.25P
15
80
20
4.67
HGR35T
34
29
M8*1.25P
17
80
20
6.51
HGR45T
45
38
M12*1.75P
24
105
22.5
10.87
HGR55T
53
44
M14*2P
24
120
30
15.67
HGR65T
63
53
M20*2,5P
30
150
35
21.73
