Productgegevens
Plaats van herkomst: China
Merknaam: SFT
Modelnummer: CM5
Betaling en verzendvoorwaarden
Min. bestelaantal: Overeen te komen
Prijs: negotiable
Verpakking Details: Karton, pallet
Levertijd: 20-45days
Betalingscondities: L/C, T/T, Western Union, MoneyGram
Levering vermogen: 50000pcs/Month
Materiaal: |
Dragend staal |
Hardheid: |
60-64 |
Toepassing: |
Industrie, Machines, Luchtvaart, Landbouw, Precisie |
type: |
STAAFBeëindigen |
Precisieclassificatie: |
Hoge nauwkeurigheid |
glijmiddel: |
Olievet |
Materiaal: |
Dragend staal |
Hardheid: |
60-64 |
Toepassing: |
Industrie, Machines, Luchtvaart, Landbouw, Precisie |
type: |
STAAFBeëindigen |
Precisieclassificatie: |
Hoge nauwkeurigheid |
glijmiddel: |
Olievet |

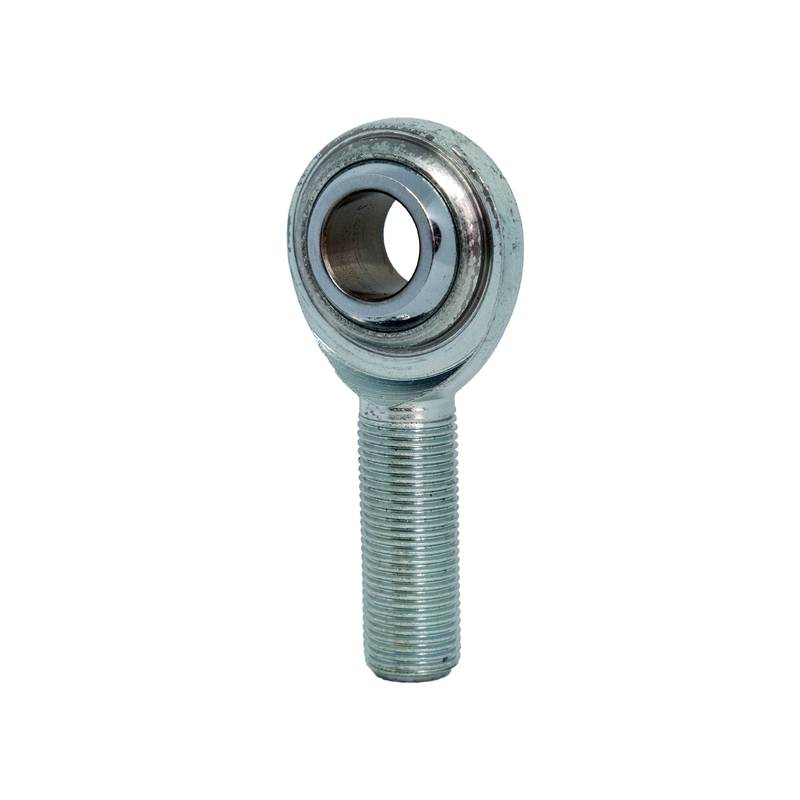

Eindlager van de balgewrichtstaaf
De banden van de banden moeten in een van de volgende vormen worden geplaatst:
Deze lagers kunnen tegelijkertijd een grote radiale belasting en een tweerichtingsaxiale belasting dragen.
Het lager heeft een bolvormige binnenste ring die rechtstreeks contact maakt met het boringsoppervlak van het lichaam van een speciale bronslegering.
Dit zorgt voor een soepelere rotatie- en oscillatorische beweging en kan de slijtageigenschappen verbeteren.
1. kenmerken van het staafpuntlager
• Glijdend contactoppervlak: staal/PTFE
• smeermiddelen: onderhoudsvrij
• Behuizing: 304 roestvrij staal
• Inner ring: 420 roestvrij staal, warmtebehandeld HRC54-60
• Buitenste ring: 304 roestvrij staal
• Liner: PTFE
2. toepassingen van het eindlager van de staaf
Staaf eindlagers worden veel gebruikt in de hydraulische techniek, metaalvormende machine, bouwmachines, automatiseringsapparatuur, auto schokdemper, watermachines sluispoort, navigatie slot,textielmachines.
![]() |
Materialen | |
BAL | Lichaam | |
52100 STEEL | CO2-arme staal | |
Rc 56 MIN. | Zinkgeplatte | |
Gekloerd met harde chroom | CHROMATEN behandeld |
Vrouwelijke roede |
B. DIA. |
D DIA. |
W Breedte |
T Breedte |
BAL DIA. |
Een LGTH |
N THD. |
C LGTH |
a°MIS Hoek |
ULT. Static RADIAL Vervoer van goederen (lbs.) |
Bij benadering. Gewicht (lbs.) |
|
Rechterhand deel nr. | Links Hand Deel NO. |
+.0025 -.0005 |
+.010 -.010 |
+.000 -.005 |
+.005 -.005 |
REF. |
+.015 -.015 |
UNF 3A |
+.062 -.031 |
REF. | ||
CM3* | CM3* | .1900 | .625 | .312 | .234 | .437 | 1.250 | 10 tot 32 | .750 | 20 | 1,210 | .03 |
CM4* | CM4* | .2500 | .750 | .375 | .250 | .500 | 1.562 | 1 / 4-28 | 1.000 | 27 | 2,225 | .04 |
CM5* | CM5* | .3125 | .875 | .437 | .312 | .625 | 1.875 | 5/16-24 | 1.250 | 22 | 3,600 | .07 |
CM6 | CM6 | .3750 | 1.000 | .500 | .359 | .719 | 1.938 | 3/8-24 | 1.250 | 22 | 5,100 | .11 |
CM7 | CM7 | .4375 | 1.125 | .562 | .406 | .812 | 2.125 | 7/16-20 | 1.375 | 21 | 6,402 | .15 |
CM8 | CM8 | .5000 | 1.312 | .625 | .453 | .937 | 2.438 | 1/2-20 | 1.500 | 20 | 8,386 | .24 |
CM10 | CM10 | .6250 | 1.500 | .750 | .484 | 1.125 | 2.625 | 5/8-18 | 1.625 | 26 | 9,813 | .36 |
CM12 | CM12 | .7500 | 1.750 | .875 | .593 | 1.312 | 2.875 | 3/4-16 | 1.750 | 24 | 14,290 | .57 |
