Productgegevens
Plaats van herkomst: China
Merknaam: SFT

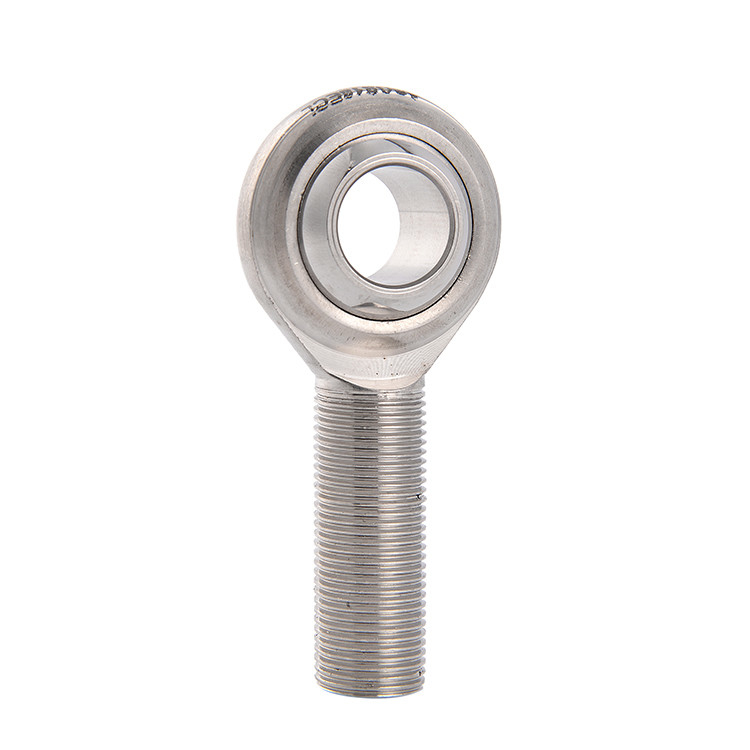

Modelnummer: SPOS10EC
Betaling en verzendvoorwaarden
Min. bestelaantal: Overeen te komen
Prijs: negotiable
Verpakking Details: Karton, pallet
Levertijd: 20-45days
Betalingscondities: L/C, T/T, Western Union, MoneyGram
Levering vermogen: 50000pcs/Month
Materiaal van het lichaam: |
304 roestvrij staal |
Kenmerken: |
Precisie, roestvrij staal. |
Toepassing: |
Industrie, Machines, Luchtvaart, Landbouw, Precisie |
Type: |
STAAFBeëindigen |
Precisieclassificatie: |
Hoge Precisie |
Opruiming: |
C1 C2 C3 |
Materiaal van het lichaam: |
304 roestvrij staal |
Kenmerken: |
Precisie, roestvrij staal. |
Toepassing: |
Industrie, Machines, Luchtvaart, Landbouw, Precisie |
Type: |
STAAFBeëindigen |
Precisieclassificatie: |
Hoge Precisie |
Opruiming: |
C1 C2 C3 |
met een diameter van niet meer dan 50 mm,
De banden van de banden moeten in een van de volgende vormen worden geplaatst:
Deze lagers kunnen tegelijkertijd een grote radiale belasting en een tweerichtingsaxiale belasting dragen.
Het lager heeft een bolvormige binnenste ring die rechtstreeks contact maakt met het boringsoppervlak van het lichaam van een speciale bronslegering.
Dit zorgt voor een soepelere rotatie- en oscillatorische beweging en kan de slijtageigenschappen verbeteren.
De dimensies van de eindlagers verschillen qua afmetingen en bijzondere kenmerken.diameter van de behuizingDe Engelse ontwerpeenheden omvatten inches (in) en fracties van een inch.De diameter van de boor is de binnendiameter (ID) van de lagerboor.De hoofddiameter is de nominale diameter tot aan de bovenkant van de draden. De lagerdikte is de lengte door de boor. De behuizingsdiameter is de buitendiameter (OD) van de behuizing.De totale lengte is de afstand van de bovenkant van de behuizing tot het einde van de staafWat de bijzondere kenmerken betreft, zijn sommige staaflaaglagen zelf smeerbaar of voorzien van een smeerpoort.
De staaf-eindverbindingslagers worden voornamelijk gebruikt als dragende onderdelen met een lage concentrisiteit, een hoge werkoppervlakdruk en een trage schommel- en rotatiebeweging
Toepassing van het laarsje aan het eind van de staaf
Staaf eindlagers worden veel gebruikt in de hydraulische techniek, metaalvormende machine, bouwmachines, automatiseringsapparatuur, auto schokdemper, watermachines sluispoort, navigatie slot,textielmachines.
Lagering nr. | Afmetingen ((mm) | Bal. Dag |
a0 Ik ben mis. hoek |
Bevoegdheidscategorieën (KN) |
gewicht ≈kg |
|||||||||
d H7 |
B. | C1 | d1 | d2 | d3-6g | h | L1 | L2 | Dynamisch | Static | ||||
SPOS5EC | 5 | 8 | 6 | 7.7 | 16 | M5 | 33 | 20 | 41 | 11.11 | 13 | 3.3 | 4.8 | 0.012 |
SPOS6EC | 6 | 9 | 6.75 | 8.9 | 18 | M6 | 36 | 22 | 45 | 12.7 | 13 | 4.7 | 6.8 | 0.019 |
SPOS8EC | 8 | 12 | 9 | 10.3 | 22 | M8 | 42 | 25 | 53 | 15.87 | 14 | 7.7 | 12.3 | 0.032 |
SPOS10EC | 10 | 14 | 10.5 | 12.9 | 26 | M10 | 48 | 29 | 61 | 19.05 | 13 | 10.4 | 17.3 | 0.054 |
SPOS12EC | 12 | 16 | 12 | 15.4 | 30 | M12 | 54 | 33 | 69 | 22.22 | 13 | 13.5 | 22.7 | 0.085 |
SPOS14EC | 14 | 19 | 13.5 | 16.8 | 34 | M14 | 60 | 36 | 77 | 25.4 | 16 | 17.2 | 28.2 | 0.126 |
SPOS16EC | 16 | 21 | 15 | 19.3 | 38 | M16 | 66 | 40 | 85 | 28.58 | 15 | 21 | 35.1 | 0.185 |
SPOS18EC | 18 | 23 | 16.5 | 21.8 | 42 | M18X1.5 | 72 | 44 | 93 | 31.75 | 15 | 25 | 43.2 | 0.260 |
SPOS20EC | 20 | 25 | 18 | 24.3 | 46 | M20x1.5 | 78 | 47 | 101 | 34.92 | 14 | 29.8 | 50.3 | 0.340 |
