Productgegevens
Plaats van herkomst: China
Merknaam: SFT
Modelnummer: GE80DO-2RS
Betaling en verzendvoorwaarden
Min. bestelaantal: overeen te komen
Prijs: negotiable
Verpakking Details: Karton, pallet
Levertijd: 20-45days
Betalingscondities: L/C, T/T, Western Union, MoneyGram
Levering vermogen: 50000pcs/Month
Toepassing: |
lager van het de Automatiseringsmateriaal van Simon het Duidelijke Dragende |
Precisieclassificatie: |
P0 P2 P4 P5 P6 |
Materiaal: |
Chrome-Staal GCR15 |
Identiteitskaart: |
80mm |
Tolerantie: |
C0 |
Overdosis: |
120mm |
Toepassing: |
lager van het de Automatiseringsmateriaal van Simon het Duidelijke Dragende |
Precisieclassificatie: |
P0 P2 P4 P5 P6 |
Materiaal: |
Chrome-Staal GCR15 |
Identiteitskaart: |
80mm |
Tolerantie: |
C0 |
Overdosis: |
120mm |

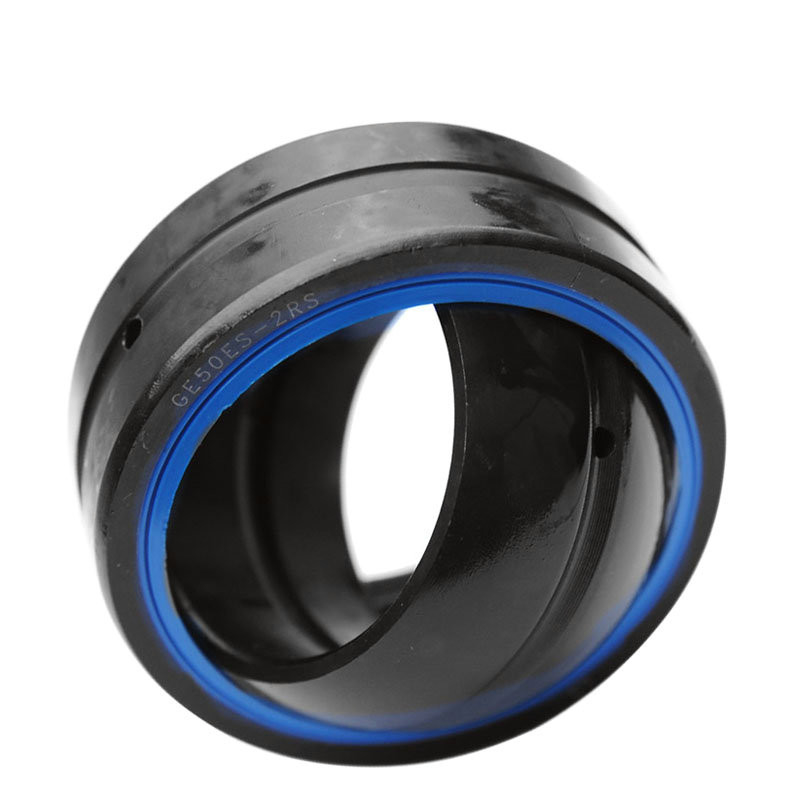

GE80ES-2RS Sferische vlakke lagers Vervaardiger GE80DO GE80DO-2RS
Kenmerken van een sferisch vlak GE-lager
Radial bolvormige vlakke lagers zijn ontworpen om te voorzien in alle zware laadapparatuur.
De in punt 3.4.1 bedoelde onderdelen zijn bedoeld voor de toepassing van de onderstaande voorwaarden:
Staal/PTFE samengestelde materialen en staal/PTFE stoffen.
Productiebereik van ID15mm tot ID250mm.
Afbeelding van gesmeerd sferisch vlak lager GE ES2RS
| Afmetingstabel · Afmetingen in mm | |||||||||
| De diameter van de as | Aanwijzing | De massa | Afmetingen | ||||||
| kg | d | D | B. | C | dK | α | |||
| d | zonder zegels | met afdichting | Graden | ||||||
| 6 | GE 6 DO1) | – | 0,004 | 6 | 14 | 6 | 4 | 102) | 13 |
| 8 | GE 8 DO1) | – | 0,007 | 8 | 16 | 8 | 5 | 132) | 15 |
| 10 | GE 10 DO1) | – | 0,012 | 10 | 19 | 9 | 6 ¢0,24 | 162) | 12 |
| 12 | GE 12 DO1) | – | 0,017 | 12 | 22 | 10 | 7 | 182) | 11 |
| 15 | GE 15 DO | – | 0,027 | 15 | 26 | 12 | 9 | 222) | 8 |
| 16 | GE 16 DO4) | – | 0,044 | 16 | 30 | 14 | 10 | 252) | 10 |
| 17 | GE 17 DO | GE 17 DO-2RS | 0,041 | 17 | 30 | 14 | 10 | 252) | 10 |
| 20 | GE 20 DO | GE 20 DO-2RS | 0,065 | 20 | 35 | 16 | 12 | 292) | 9 |
| 25 | GE 25 DO | GE 25 DO-2RS | 0,12 | 25 | 42 | 20 | 16 | 35,5 | 7 |
| 30 | GE 30 DO | GE 30 DO-2RS | 0,15 | 30 | 47 | 22 | 18 | 40,7 | 6 |
| 35 | GE 35 DO | GE 35 DO-2RS | 0,23 | 35 | 55 | 25 | 20 | 47 | 6 |
| 40 | GE 40 DO | GE 40 DO-2RS | 0,32 | 40 | 62 | 28 | 22 | 53 | 7 |
| 45 | GE 45 DO | GE 45 DO-2RS | 0,41 | 45 | 68 | 32 | 25 | 60 | 7 |
| 50 | GE 50 DO | GE 50 DO-2RS | 0,53 | 50 | 75 | 35 | 28 | 66 | 6 |
| 60 | GE 60 DO | GE 60 DO-2RS | 1 | 60 | 90 | 44 | 36 | 80 | 6 |
| 70 | GE 70 DO | GE 70 DO-2RS | 1,5 | 70 | 105 | 49 | 40 | 92 | 6 |
| 80 | GE 80 DO | GE 80 DO-2RS | 2,2 | 80 | 120 | 55 | 45 | 105 | 6 |
| 90 | GE 90 DO | GE 90 DO-2RS | 2,7 | 90 | 130 | 60 | 50 | 115 | 5 |
| 100 | GE 100 DO | GE100 DO-2RS | 4,3 | 100 | 150 | 70 | 55 | 130 | 7 |
| 110 | GE 110 DO | GE110 DO-2RS | 4,7 | 110 | 160 | 70 | 55 | 140 | 6 |
| 120 | GE 120 DO | GE120 DO-2RS | 8 | 120 | 180 | 85 | 70 | 160 | 6 |
| 140 | GE 140 DO | GE140 DO-2RS | 11 | 140 | 210 | 90 | 70 | 180 | 7 |
| 160 | GE 160 DO | GE160 DO-2RS | 14 | 160 | 230 | 105 | 80 | 200 | 8 |
| 180 | GE 180 DO | GE 180 DO-2RS | 18,2 | 180 | 260 | 105 | 80 | 225 | 6 |
| 200 | GE 200 DO | GE 200 DO-2RS | 28,3 | 200 | 290 | 130 | 100 | 250 | 7 |
| 220 | – | GE 220 DO-2RS | 35,4 | 220 | 320 | 135 | 100 | 275 | 8 |
| 240 | – | GE 240 DO-2RS | 39,4 | 240 | 340 | 140 | 100 | 300 | 8 |
| 260 | – | GE 260 DO-2RS | 51,1 | 260 | 370 | 150 | 110 | 325 | 7 |
| 280 | – | GE 280 DO-2RS | 64,6 | 280 | 400 | 155 | 120 | 350 | 6 |
| 300 | – | GE 300 DO-2RS | 77,3 | 300 | 430 | 165 | 120 | 375 | 7 |
| 1) Geen herverlichtingsinstallatie. | |||||||||
| 2) Geen smeergroef op het bolvormige oppervlak van de binnenste ring. | |||||||||
| 3) Ook verkrijgbaar in de groepen C2 en C3. | |||||||||
| 4) Prijs en levering op aanvraag. | |||||||||
Gezamenlijke lagers:
GE-E-type: enkelvoudige buitenste ring, geen smeertank, bestand tegen radiale en kleine axiale belastingen in beide richtingen.
GE...ES-type: buitenring met één naad met smeergroef, bestand tegen radiale en kleine axiale belastingen in beide richtingen.
GE...ES-2RS-type, GEEW...ES-2RS-type: buitenring met een enkele spleet met smeergroef en afdichtingsring aan beide zijden.
GE...ESN-type: buitenring met een enkele spleet, GE...XSN-type: buitenring met twee spleten (split-buitenring) met smeerolie-groef en buitenring met beveiligingsgroef.Kan radiële belastingen en kleine axiale belastingen in beide richtingen weerstaanWanneer echter de axiale belasting door de vasthoudingsring wordt ontvangen, wordt het vermogen om axiale belastingen te weerstaan verminderd.
