Productgegevens
Plaats van herkomst: CHINA
Merknaam: SFT
Modelnummer: SGE8C
Betaling en verzendvoorwaarden
Min. bestelaantal: overeen te komen
Prijs: negotiable
Verpakking Details: karton, pallet
Levertijd: 20-45DAYS
Betalingscondities: L/C, T/T, Western Union, MoneyGram
Levering vermogen: 50000pcs/Month
Toepassing: |
lager van het de Automatiseringsmateriaal van Simon het Duidelijke Dragende |
Precisieclassificatie: |
P0 P2 P4 P5 P6 |
Balmateriaal: |
roestvrij staal 440, warmtebehandeld |
Materiaal van de buitenste ring: |
van roestvrij staal 304, met PTFE-composite |
Tolerantie: |
C0 |
Kenmerken: |
Vrij onderhoud |
Toepassing: |
lager van het de Automatiseringsmateriaal van Simon het Duidelijke Dragende |
Precisieclassificatie: |
P0 P2 P4 P5 P6 |
Balmateriaal: |
roestvrij staal 440, warmtebehandeld |
Materiaal van de buitenste ring: |
van roestvrij staal 304, met PTFE-composite |
Tolerantie: |
C0 |
Kenmerken: |
Vrij onderhoud |

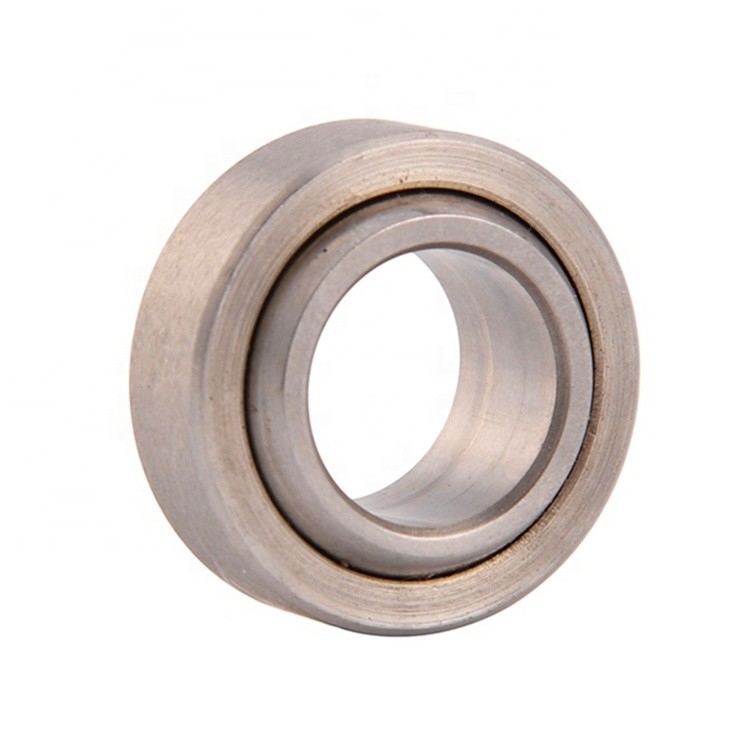

hoogprecisie roestvrij staal, onderhoudsvrij, bolvormig vlak lager SGE8C
Radiële bolvormige vlakke lagers hebben een binnenste ring met een bolvormige convexe buitendiameter en een buitenste ring met een overeenkomstige bolvormige, maar holle binnenste oppervlakte.Hun ontwerp maakt ze bijzonder geschikt voor lagers waar aanpassingsbewegingen tussen as en behuizing moeten worden aangepast, of wanneer bij relatief trage schuifsnelheden oscillerende of terugkerende kantel- of draaibewegingen mogelijk moeten zijn.
Het verbindingslager is een bolvormig vlak lager. Het glijdende contactoppervlak is een binnenste bolvormig oppervlak en een buitenste bolvormig oppervlak. Het kan tijdens de beweging in elke hoek worden gedraaid en geslingerd.Het wordt behandeld met verschillende speciale processen zoals oppervlaktefosfatering, blazen, inbrengen en sproeien.slagweerstand, corrosiebestendigheid, slijtvastheid, zelflijning en goede smering.en het bestaat voornamelijk uit een binnenste ring met een buitenste bolvormig oppervlak en een buitenste ring met een binnenste bolvormig oppervlak. Gezamenlijke lagers worden over het algemeen gebruikt voor laag snelheids oscillerende bewegingen (d.w.z. hoekbewegingen).Als de graad groot is, werkt het nog steeds normaal.
Hoofdkenmerken van bolvormige platte lagers:
1) De buitenste ring heeft een scheur op de as, die strak moet zijn wanneer deze in de behuizing wordt geplaatst.
2) Het materiaal van de binnenste/buitenste ring is lagerstaal, behandeld met gedoofd fosfaat.
3) Het schuifvlak is bedekt met molybdeendioxide.
Lagering nr. | Afmetingen ((mm) | Bevoegdheidscategorieën KN: |
a° ≈ |
gewicht ≈kg |
|||||||
d | D | B. | c. | dk | rss | r1s Min. |
Dynamisch | Static | |||
SGE4C | 4 | 12 | 5 | 3 | 8 | 0.3 | 0.3 | 2.1 | 5.4 | 16 | 0.003 |
SGE5C | 5 | 14 | 6 | 4 | 10 | 0.3 | 0.3 | 3.6 | 9.1 | 13 | 0.005 |
SGE6C | 6 | 14 | 6 | 4 | 10 | 0.3 | 0.3 | 3.6 | 9.1 | 13 | 0.004 |
SGE8C | 8 | 16 | 8 | 5 | 13 | 0.3 | 0.3 | 5.8 | 14 | 15 | 0.008 |
SGE10C | 10 | 19 | 9 | 6 | 16 | 0.3 | 0.3 | 8.6 | 21 | 12 | 0.011 |
SGE12C | 12 | 22 | 10 | 7 | 18 | 0.3 | 0.3 | 11 | 28 | 10 | 0.015 |
SGE15C | 15 | 26 | 12 | 9 | 22 | 0.3 | 0.3 | 18 | 45 | 8 | 0.027 |
SGE17C | 17 | 30 | 14 | 10 | 25 | 0.3 | 0.3 | 22 | 56 | 10 | 0.041 |
SGE20C | 20 | 35 | 16 | 12 | 29 | 0.3 | 0.3 | 31 | 78 | 9 | 0.066 |
SGE25C | 25 | 42 | 20 | 16 | 35.5 | 0.6 | 0.6 | 51 | 127 | 7 | 0.119 |
SGE30C | 30 | 47 | 22 | 18 | 40.7 | 0.6 | 0.6 | 65 | 166 | 6 | 0.163 |
Alle roestvrij staal onderhoudsvrij bolvormig vlak lagertje
Volledig roestvrij staal,buitengraat geëxtrudeerd, binnengraat oppervlak hardchroomgeplatteerd. met PTFE voering
