Productgegevens
Plaats van herkomst: China
Merknaam: SFT
Modelnummer: SC30UU SCS30UU
Betaling en verzendvoorwaarden
Min. bestelaantal: Overeen te komen
Prijs: negotiable
Verpakking Details: karton, pallet
Levertijd: 20-45DAYS
Betalingscondities: L/C, T/T, Western Union, MoneyGram
Levering vermogen: 50000pcs/month
Materiaal: |
Chrome-Staal |
Precisieclassificatie: |
P0 P4 P5 P6 |
Ruwheid: |
Ra0.4-0.8 |
Gesmeerd: |
Olie |
Type: |
LINEAIR, Lineair |
Hardheid: |
59-63 HRC |
Materiaal: |
Chrome-Staal |
Precisieclassificatie: |
P0 P4 P5 P6 |
Ruwheid: |
Ra0.4-0.8 |
Gesmeerd: |
Olie |
Type: |
LINEAIR, Lineair |
Hardheid: |
59-63 HRC |

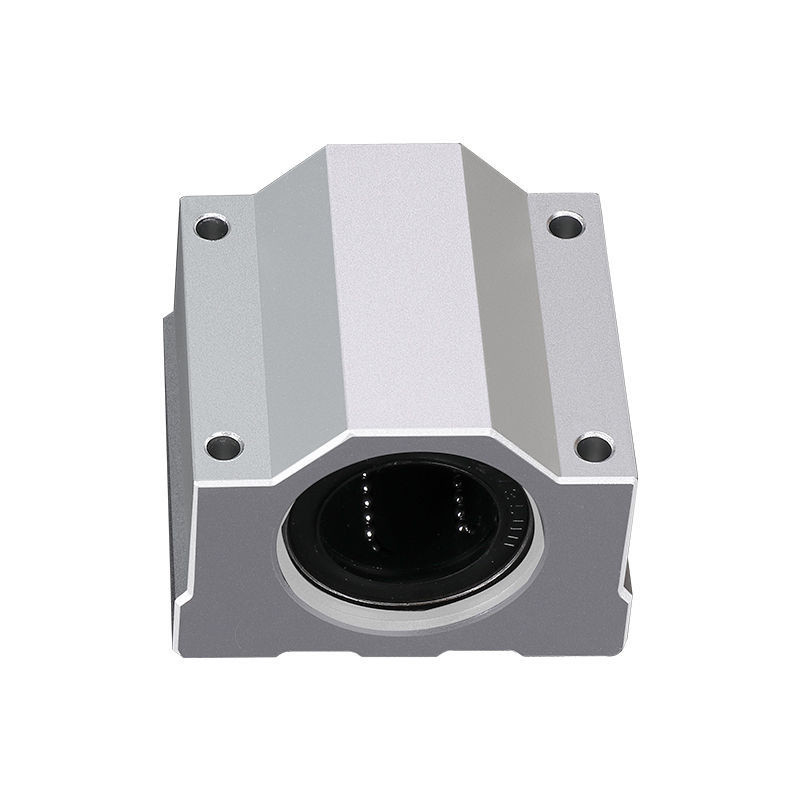

lineair het vervoer dicht blok die van diaeenheden lineair glijdend de gidsblok dragen van SCS30UU
Productomschrijving van lineair motielager
De lineaire reeks van Sc… LUU van Sc… UU van de Motie dragende eenheid/blok
Het lineaire lager is een goedkope productie van lineair motiesysteem voor onbeperkte reis samen met de cilinderas. Sinds het dragen van het balpencontact met de schacht, zo het gebruik van kleine ladingen. Met de minimale omwenteling van de wrijvingbal, die high-precision vlotte beweging kan verkrijgen. Wrijving met geringe geluidssterkte, lage, hoge precisie, het hoge leven. Wegens puntcontact tussen bal en rechte as, kleine wrijving, is de motieprecisie hoog.
De lineaire lagers worden gebruikt samen met verharde lineaire schacht. Voor een oneindige lineaire motiesystemen. De bal en de verharde schacht omdat het het punt die van contact is, de lading toestaan zijn klein, maar de lineaire motie van de minimumwrijving, hoge precisie, snelle beweging. Hoofdzakelijk gebruikt voor lineaire overgegaane motie.
Toepassing
Lineaire het spoor en het bloktbr/sbr Reeks van de motiegids met vlotte serface, weinig wrijving, met geringe geluidssterkte, worden zij wijd gebruikt in lineair motiesysteem. Bijvoorbeeld, stempel, hulpmiddel malende machine, automatische snijmachine, printer, kaartsorteermachine, de Machine van de Voedselverpakking, andere glijdende delen op industriële machines.
| Norm | Basisladingsclassificatie | Gewicht (gf) | Dimensionsmm) | ||||||||||||||
| Benoeming | Voeringslager | Dynamisch C N | Statisch Co N | Schachtdiameter | Nominale Afmetingen (mm) | SC… UU | |||||||||||
| h | D | W | H | G | A | J | E | S1×I | S2 | K | L | ||||||
| SC8UU | LM8UU | 260 | 400 | 56 | Φ8 | 11 | 17 | 34 | 22 | 18 | 6 | 24 | 5 | M4×8 | Φ3.4 | 18 | 30 |
| SC10UU | LM10UU | 370 | 540 | 90 | Φ10 | 13 | 20 | 40 | 26 | 21 | 8 | 28 | 6 | M5×12 | Φ4.3 | 21 | 35 |
| SC12UU | LM12UU | 410 | 590 | 112 | Φ12 | 15 | 21 | 42 | 28 | 24 | 8 | 30.5 | 5.75 | M5×12 | Φ4.3 | 26 | 36 |
| SC13UU | LM13UU | 500 | 770 | 123 | Φ13 | 15 | 22 | 44 | 30 | 24.5 | 8 | 33 | 5.5 | M5×12 | Φ4.3 | 26 | 39 |
| SC16UU | LM16UU | 770 | 1170 | 189 | Φ16 | 19 | 25 | 50 | 38.5 | 32.5 | 9 | 36 | 7 | M5×12 | Φ4.3 | 34 | 44 |
| SC20UU | LM20UU | 860 | 1370 | 237 | Φ20 | 21 | 27 | 54 | 41 | 35 | 11 | 40 | 7 | M6×12 | Φ5.2 | 40 | 50 |
| SC25UU | LM25UU | 980 | 1560 | 555 | Φ25 | 26 | 38 | 76 | 51.5 | 42 | 12 | 54 | 11 | M8×18 | Φ7 | 50 | 67 |
| SC30UU | LM30UU | 1560 | 2740 | 685 | Φ30 | 30 | 39 | 78 | 59.5 | 49 | 15 | 58 | 10 | M8×18 | Φ7 | 58 | 72 |
| SC35UU | LM35UU | 1600 | 3130 | 1100 | Φ35 | 34 | 45 | 90 | 68 | 54 | 18 | 70 | 10 | M8×18 | Φ7 | 60 | 80 |
| SC40UU | LM40UU | 2150 | 4010 | 1600 | Φ40 | 40 | 51 | 102 | 78 | 62 | 20 | 80 | 11 | M10×25 | Φ8.7 | 60 | 90 |
| SC50UU | LM50UU | 3820 | 7930 | 3350 | Φ50 | 52 | 61 | 122 | 102 | 80 | 25 | 100 | 11 | M10×25 | Φ8.7 | 80 | 110 |
