De Lagers van de naaldrol zijn de rollagers met cilindrische die rolelementen, met de diameter worden vergeleken, is de naaldrol zowel dun als lang, zodat worden zij genoemd naaldrol. Hoewel de sectie klein is, heeft het type van lagers nog hoge ablity van lading, kan het speciaal aan de situatie worden gebruikt van wordt beperkt van de radiale ruimte.
Productbouw:
De lagers van de naaldrol bestaan uit een binnenras (schacht), naaldkooi, naaldrollen en een buitenras. De rollen zijn cilindrisch, dun, en snakken. Deze lagers zijn compact omdat er minder ontruiming tussen de diameter van de schacht en dat van het lager is. Deze kwaliteit maakt hen voor situaties geschikt waar er beperkte radiale ruimte is.
Speciale Richtingen:
De dragende lopende ontruiming en de binnen-scherpe rondheid zouden volgens verschillend moeten worden geregeld
voorwaarden.
De machinetol zou voor pers-in montage of thermische montage moeten worden gebruikt wanneer het lager installeer.
Beperkt door plastic kooien (suffixed met TN) en ver*zegelen-elementenmateriaal, die temperatuur in werking stellen
is -30℃--+100℃
Voor algemeen-regelingsontwerp van lagers, verwijs naar de relevante aanbeveling in van toepassing geweest
technologie van rollagers.
Een deel van de het dragen specificatie:
| Afmetingen |
Dynamisch |
Statisch |
Dynamisch |
Statisch |
Benoemingen |
| D (mm) |
D (mm) |
C (mm) |
C kn |
C0 |
Fr |
F0r |
| 19 |
6 |
9,8 |
3,74 |
4,5 |
4,25 |
6,1 |
STO 6 TN |
| 19 |
6 |
11,8 |
3,52 |
3 |
1,93 |
2,75 |
NA 22/6.2RS |
| 24 |
8 |
9,8 |
4,13 |
5,4 |
7,5 |
10,8 |
STO 8 TN |
| 24 |
8 |
11,8 |
4,46 |
4,4 |
5 |
7,1 |
NA 22/8.2RS |
| 30 |
10 |
11,8 |
8,25 |
8,8 |
8,5 |
12,2 |
STO 10 |
| 30 |
10 |
13,8 |
6,44 |
7,2 |
12 |
17 |
NA 2200.2RS |
| 32 |
12 |
11,8 |
8,8 |
9,8 |
8,3 |
12 |
STO 12 |
| 32 |
12 |
13,8 |
6,93 |
8,15 |
11,6 |
16,6 |
NA 2201.2RS |
| 35 |
15 |
11,8 |
9,13 |
10,6 |
7,1 |
10 |
STO 15 |
| 35 |
15 |
13,8 |
7,21 |
9 |
9,65 |
13,7 |
NA 2202.2RS |
| 40 |
17 |
15,8 |
9,35 |
12,9 |
16 |
22,8 |
NA 2203.2RS |

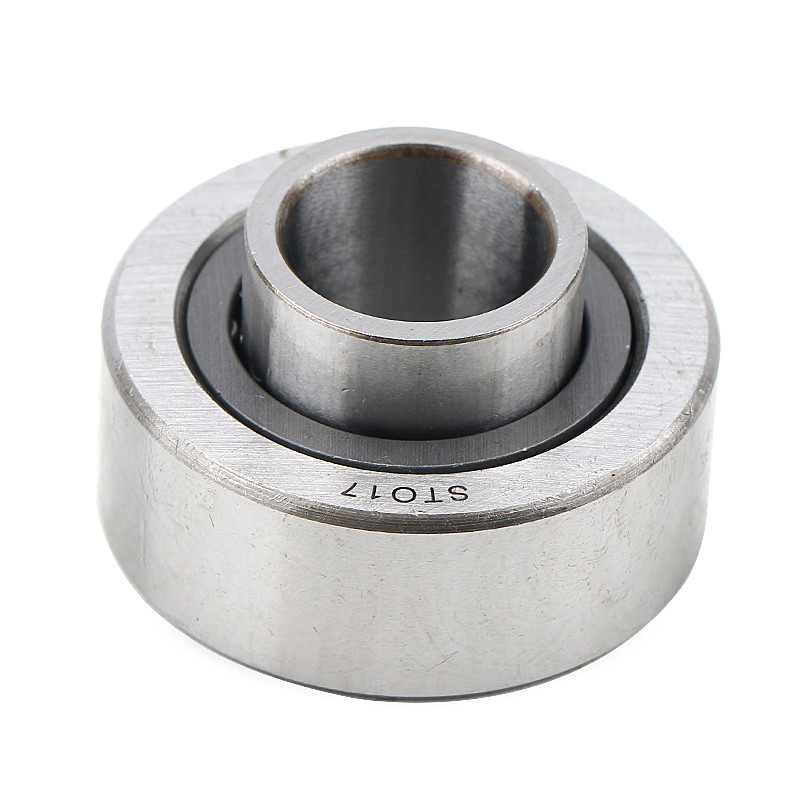

| 40 |
17 |
15,8 |
14,2 |
17,6 |
12 |
17,3 |
STO 17 |
| 47 |
20 |
15,8 |
16,1 |
21,2 |
18,6 |
26,5 |
STO 20 |
| 47 |
20 |
17,8 |
15,4 |
17,3 |
17,6 |
25,5 |
NA 2204.2RS |
| 52 |
25 |
15,8 |
16,5 |
22,8 |
18 |
26 |
STO 25 |
| 52 |
25 |
17,8 |
16,1 |
19 |
17,3 |
24,5 |
NA 2205.2RS |
| 62 |
30 |
19,8 |
17,6 |
24,5 |
28,5 |
40,5 |
NA 2206.2RS |
| 62 |
30 |
19,8 |
22,9 |
34,5 |
23,6 |
33,5 |
STO 30 |
| 72 |
35 |
19,8 |
25,5 |
40,5 |
36 |
51 |
STO 35 |
| 72 |
35 |
22,7 |
22 |
34 |
39 |
56 |
NA 2207.2RS |
| 80 |
40 |
19,8 |
23,8 |
39 |
34,5 |
49 |
STO 40 |
| 80 |
40 |
22,7 |
27 |
39 |
37,5 |
53 |
NA 2208.2RS |
| 85 |
45 |
19,8 |
25,1 |
43 |
34,5 |
50 |
STO 45 |
| 90 |
50 |
19,8 |
26 |
45,5 |
34,5 |
50 |
STO 50 |
| 90 |
50 |
22,7 |
27 |
41,5 |
36,5 |
52 |
NA 2210.2RS |
Materiaal:
Het materiaal voor naaldrol is het dragende staal van GCr15, doven-verhardt HRC60-65
Het materiaal voor binnen en buitenringen is het dragende staal van GCr15, doven-verhardt HRC60-65
Het materiaal voor kooien is kwaliteits low-carbon staal of versterkt nylon.
