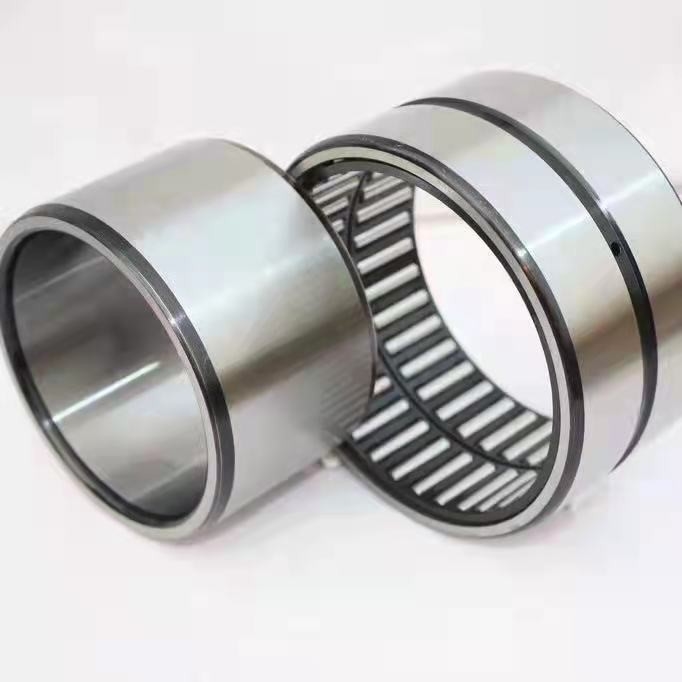

NAV-Reeks 25x47x22mm het Lager van de Naaldrol NAV4005 voor Wielhub

NAV-serie Grootte 25x47x22mm Naaldrollagers NAV4005 voor wielnoot

met een gewicht van niet meer dan 10 kgDe camfollower bestaat uit een stang die wordt gebruikt als bak van een groep rollers en een dikke wand buitenring.De schouder van de stud en de oppervlaktehoudring op de stud vormen de leidende gezichten aan beide zijden van de buitenste ringWanneer de bochtige rollen op de gewone bak of op het kamwiel lopen, zal de interne spanning op de rollen toenemen als gevolg van de vervorming van de buitenste ring.

Producteninformatie

We bieden bijna alle soorten van de naald roller lagersDe Commissie is van mening dat de Commissie de nodige maatregelen moet nemen om de interne markt te verbeteren.

Dit soort lagers heeft meerdere structurele stijlen voor de keuze van de klant, zoals smalle en brede series, met of zonder binnensporen, kooien, ribben of afdichtingen.Het kan ook worden ontworpen volgens de speciale structurele eisen van klanten.

Productnauwkeurigheid:
Dimensionele tolerantie en geometrische nauwkeurigheid zijn gebaseerd op GB/T5801.
Het onderlinge verschil van de roldiameter van de naald is 2 μ M en de nauwkeurigheidsgraad is G2 (ISO GB309).
De diameter van de ingeschreven cirkel voldoet aan de tolerantieklasse F6 vóór de montage van de buitenste ring met kooi en rol.
De radiale loopruimte van het lager voldoet aan de waarde van groep 0 van GB/T4604.
Speciale nauwkeurigheidsgraad is gebaseerd op GB/T307.1
Voor meer informatie over de bijzondere voorschriften voor de loopruimte, de ingeschreven cirkel en de nauwkeurigheidsgraad van de lagers kunt u contact opnemen met dit bedrijf.

Materialen

Materiaal voor de naaldrol is GCr15 lagerstaal, blusharding HRC60---65.
Materiaal voor binnen- en buitenrennen is GCr15 lagerstaal, blushardend HRC61---65.
Het materiaal voor kooien is kwaliteitsstaal met een laag koolstofgehalte of versterkt nylon.

Productoverzicht

Nee, dat is niet zo.	Afmeting ((mm))			Gewicht ((g)
NAV4002	15	32	17	76
NAV4003	17	35	18	94
NAV4004	20	42	22	170
NAV4005	25	47	22	195
NAV4006	30	55	25	299
NAV4007	35	62	27	402
NAV4008	40	68	28	482
NAV4009	45	75	30	617
NAV4010	50	80	30	669
NAV4011	55	90	35	55
NAV4012	60	95	35	1087
NAV4013	65	100	35	1156
NAV4014	70	110	40	1666
NAV4015	75	115	45	1762
NAV4016	80	125	45	2450
NAV4017	85	130	45	2500
