Invoering

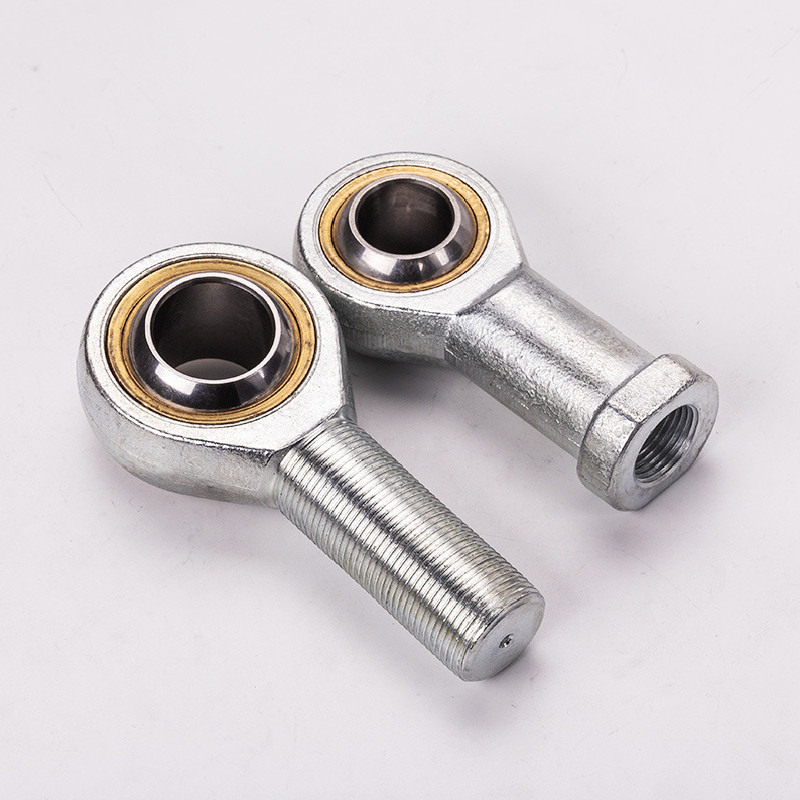

Gezamenlijk lager is een soort speciale structuur van glijlager.Het is eenvoudig van structuur dan het wentellager, dat voornamelijk bestaat uit een bolvormige binnenring en een bolvormige buitenring, kan grotere belasting dragen, afhankelijk van de verschillende typen en structuren, kan gecombineerde belasting zijn om radiale belasting, axiale belasting en radiaal, axiaal bestaan tegelijkertijd.
Voorzien zijn van
1. Lagers met een spanstang, gespannen met rechtse of linkse buitendraad.
2. Om zink op het oppervlak van het stanglichaam te plaatsen, de behuizing met een smeergat of een smeernippel.
3.Stangkoppen toegestane bedrijfstemperatuur, zijn verkrijgbaar in een temperatuurbereik van - 30 °C tot + 80 °C en behouden het recht op draagkracht.
Sollicitatie
Het wordt veel gebruikt in de industrie van technische hydraulische oliecilinders, metaalvormmachines, technische machines, automatiseringsapparatuur, automatische demper, waterbesparende machine enzovoort.
het wordt over het algemeen gebruikt bij lage zwaaisnelheid, de hoekbeweging, kan grotere belasting dragen, kan radiale belasting, axiale belasting of de verbinding van de radiale, axiale belasting dragen.
| CODE |
Afmeting (mm) |
Laad beoordelingen
KN |
Gewicht |
| |
d |
d3 6H |
B |
C1 |
W |
L3 min |
d2 |
L4 |
h1 |
L5 |
d4 |
d5 |
d1 |
α≈ |
dyn.CD |
stat.Cs |
KG |
| PHS4 |
4 |
M4x0.7 |
7 |
5.25 |
8 |
8 |
14 |
31 |
24 |
4 |
8 |
9.5 |
6.5 |
13 |
3 |
5 |
0,009 |
| PHS5 |
5 |
M5 × 0,8 |
8 |
6 |
9 |
10 |
16 |
35 |
27 |
4 |
8.5 |
11 |
7.7 |
13 |
3.25 |
5.7 |
0,016 |
| PHS6 |
6 |
M6×1.0 |
9 |
6.75 |
11 |
12 |
18 |
39 |
30 |
5 |
10 |
13 |
8.96 |
13 |
4.3 |
7.2 |
0,022 |
| PHS8 |
8 |
M8 × 1,25 |
12 |
9 |
14 |
16 |
22 |
47 |
36 |
5 |
12.5 |
16 |
10.4 |
14 |
7.2 |
11.6 |
0,047 |
| PHS10 |
10 |
M10×1.5 |
14 |
10.5 |
17 |
20 |
26 |
56 |
43 |
6.5 |
15 |
19 |
12.9 |
13 |
10 |
14.5 |
0,077 |
| PHS12 |
12 |
M12 × 1,75 |
16 |
12 |
19 |
22 |
30 |
65 |
50 |
6.5 |
17.5 |
22 |
15.4 |
13 |
13.4 |
17 |
0.1 |
| PHS14 |
14 |
M14×2.0 |
19 |
13.5 |
22 |
25 |
34 |
74 |
57 |
8 |
20 |
25 |
16.9 |
16 |
17 |
24 |
0.16 |
| PHS16 |
16 |
M16×2.0 |
21 |
15 |
22 |
28 |
40 |
84 |
64 |
8 |
22 |
27 |
19.4 |
15 |
21.6 |
28.5 |
0,22 |
| PHS18 |
18 |
M18 × 1,5 |
23 |
16.5 |
27 |
32 |
44 |
93 |
71 |
10 |
25 |
31 |
21.9 |
15 |
26 |
42,5 |
0,32 |
| PHS20 |
20 |
M20 × 1,5 |
25 |
18 |
30 |
33 |
50 |
102 |
77 |
10 |
27.5 |
34 |
24.4 |
14 |
31.5 |
42,5 |
0,42 |
| PHS22 |
22 |
M22 × 1,5 |
28 |
20 |
32 |
37 |
54 |
111 |
84 |
12 |
30 |
38 |
25.8 |
15 |
47,5 |
68 |
0,54 |
| PHS25 |
25 |
M24×2.0 |
31 |
22 |
36 |
42 |
60 |
124 |
94 |
12 |
33.5 |
42 |
29.6 |
15 |
47,5 |
68 |
0,73 |
| PHS28 |
28 |
M27×2.0 |
35 |
24 |
41 |
48 |
66 |
136 |
103 |
14 |
37 |
46 |
32.3 |
15 |
58 |
75,5 |
0,98 |
| PHS30 |
30 |
M30×2.0 |
37 |
25 |
41 |
51 |
70 |
145 |
110 |
15 |
40 |
50 |
34.8 |
17 |
64 |
88 |
1.1 |
