Productgegevens
Plaats van herkomst: China
Merknaam: SFT
Modelnummer: HFL 2530
Betaling en verzendvoorwaarden
Min. bestelaantal: Onderhandelbaar
Prijs: negotiable
Verpakking Details: karton, pallet
Levertijd: 20-45DAYS
Betalingscondities: L/C, T/T, Western Union, MoneyGram
Levering vermogen: 50000 stuks/maand
Glijmiddel: |
Vetsmering |
Type: |
Naald |
Aantal rijen: |
enkelvoudige of dubbelvoudige rij |
Cage: |
Stalen kooi |
Typ van afdichting: |
Open |
Glijmiddel: |
Vetsmering |
Type: |
Naald |
Aantal rijen: |
enkelvoudige of dubbelvoudige rij |
Cage: |
Stalen kooi |
Typ van afdichting: |
Open |

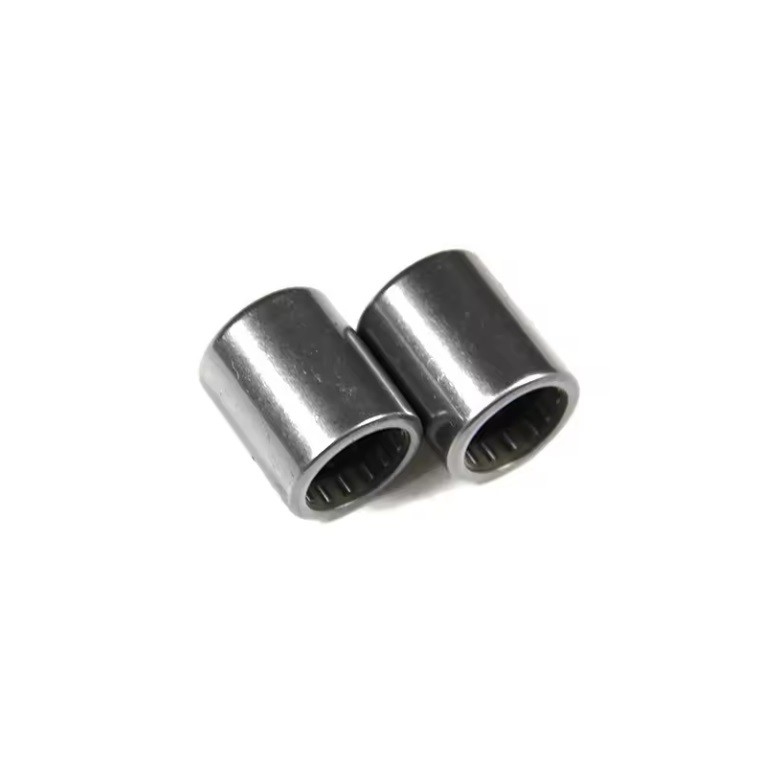

Hoogwaardige HFL 1626 China Manufacturer One Way Needle Roller Clutch Bearing
Een naaldrollager is een lager dat kleine cilindrische rollen gebruikt.
Ze worden gebruikt om de wrijving van een draaiend oppervlak te verminderen.
Naaldlagers hebben een grote oppervlakte die in contact staat met de buitenste oppervlakken van het lager in vergelijking met kogellagers.Bovendien is er minder toegevoegde vrijheid (verschil tussen de diameter van de as en de diameter van het lager) zodat ze veel compacter zijn.
De typische structuur bestaat uit een naaldkooi die de naaldrollers oriënteert en bevat, de naaldrollers zelf en een buitenste race (soms de behuizing zelf).
Radiële naaldlagers zijn cilindrisch en gebruiken rollen die parallel zijn aan de as van de as.
Volledige lagers hebben vaste binnen- en buitenringen en ribbegeleide cilindrische rollen.zij hebben een uiterst hoog radiale draagvermogen en zijn geschikt voor bijzonder compacte ontwerpen.
Parametervan naaldclutchlagers naar keuze
| Shaft Dia. | Aanduiding van de koppeling | De massa |
Borderly Afmetingen |
Torsen | Beperking van de snelheid |
Basisbelasting Ratings |
|||||
| Fw | D | C | Roterende as |
Rotatie Buitenste ring |
C | Co. | |||||
| Min-1 | Min-1 | KN: | |||||||||
| mm | Plastic Springs | Stalen bronnen | g | mm | Nm | rpm | |||||
| 3 | HFL0308KF | - Dat is... | 3 | 3 | 3.6 | 8 | 1 | - Dat is... | - Dat is... | - Dat is... | - Dat is... |
| 4 | HFL0408KF | - Dat is... | 3.5 | 4 | 8 | 8 | 1.5 | - Dat is... | - Dat is... | - Dat is... | - Dat is... |
| 6 | HFL0615KF | HFK0615 | 4 | 6 | 10 | 15 | 1.76 | 23000 | 13000 | - Dat is... | - Dat is... |
| HFL0615KFR | HFL0615R | 4 | 6 | 10 | 15 | 0.5 | 23000 | 13000 | - Dat is... | - Dat is... | |
| - Dat is... | HFL061012K | 5 | 6 | 10 | 12 | - Dat is... | 21000 | 12000 | - Dat is... | - Dat is... | |
| 8 | - Dat is... | HFL081212K | 6 | 8 | 12 | 12 | - Dat is... | 20000 | 12000 | - Dat is... | - Dat is... |
| - Dat is... | HFL081412K | 7 | 8 | 14 | 12 | - Dat is... | 19000 | 12000 | - Dat is... | - Dat is... | |
| HFL0822KF | HFL0822 | 7 | 8 | 12 | 22 | 3.15 | 17000 | 12000 | 4.05 | 4.15 | |
| HFL0822KFR | HFL0822R | 7 | 8 | 12 | 22 | 1 | 17000 | 12000 | - Dat is... | - Dat is... | |
| 10 | HFL1022KF | HFL1022 | 8 | 10 | 14 | 22 | 5.3 | 14000 | 11000 | 4.3 | 4.65 |
| HFL1022KFR | HFL1022R | 8 | 10 | 14 | 22 | 1.5 | 14000 | 11000 | - Dat is... | - Dat is... | |
| 12 | - Dat is... | HFL1226 | 18 | 12 | 18 | 26 | 12.2 | 11000 | 8000 | 6.3 | 6.5 |
| 14 | - Dat is... | HFL1426 | 20 | 14 | 20 | 26 | 17.3 | 9500 | 8000 | 7.1 | 7.7 |
| 16 | - Dat is... | HFL1626 | 22 | 16 | 22 | 26 | 20.5 | 8500 | 7500 | 7.7 | 9 |
| 18 | - Dat is... | HFL1826 | 25 | 18 | 24 | 26 | 24.1 | 7500 | 7500 | 8.3 | 10.3 |
| 20 | - Dat is... | HFL2026 | 27 | 20 | 26 | 26 | 28.5 | 7000 | 6500 | 8.9 | 11.5 |
| 25 | - Dat is... | HFL2530 | 44 | 25 | 32 | 30 | 66 | 5500 | 5500 | 10.9 | 14.1 |
| 30 | - Dat is... | HFL3030 | 51 | 30 | 37 | 30 | 90 | 4500 | 4500 | 12.6 | 17.6 |
| 35 | - Dat is... | HFL3530 | 58 | 35 | 42 | 30 | 121 | 3900 | 3900 | 13 | 19.3 |
Naaldlagers worden veel gebruikt in automobielonderdelen zoals rockerarmpivots, pompen, compressoren en transmissie.De aandrijfas van een achterwielaandrijving heeft doorgaans ten minste acht naaldlagers (vier in elk U-gewricht) en vaak meer als deze bijzonder lang is, of werkt op steile hellingen.
Aanvullende verduidelijking van de naaldrol: volgens "Marks' Standard Handbook for Mechanical Engineers",een naaldlager is een rollager met rollen waarvan de lengte ten minste vier maal de diameter is.
