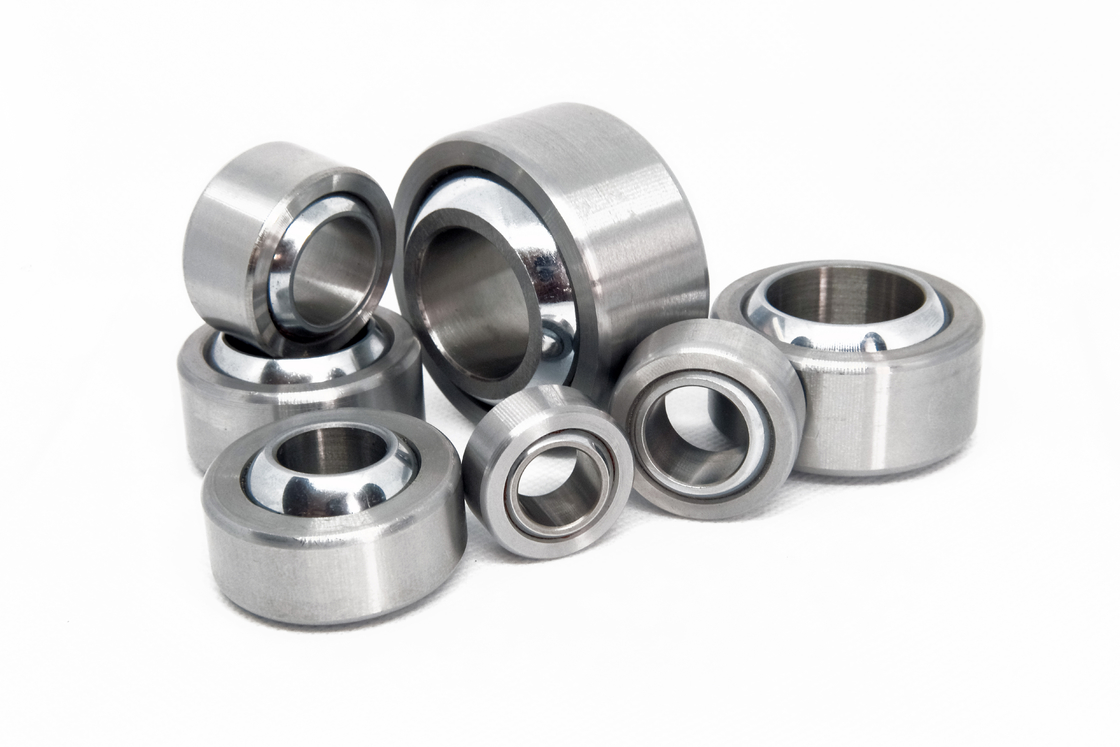

COMH19 Balgewricht Sferisch vlak lager Hoogsterke auto industriële lager

Sferisch vlak lager Hoogsterke auto industriële lager COMH19

• Soorten bolvormige platte lagers

1.Sferische vlakke lagers die onderhoud vereisen ((staal op staal): Het heeft een geharde schuifcontactoppervlakte op beide ringen. De oppervlakken zijn behandeld met molybdeendisulfide en gefosfateerd.Het heeft eigenschappen van slijtvastheid en slijtvastheidLagers met deze combinatie van schuifvlakken moeten regelmatig worden gesmeerd.De hoge sterkte van de schuifbare contactoppervlakken maakt deze lagers bijzonder geschikt voor lagers waar zware belastingen van wisselende richting, schokbelastingen of zware statische belastingen moeten worden verwerkt.

2. Onderhoudsvrije bolvormige vlakke lagers: er zijn drie groepen: staal-op-PTFE composietmateriaal, staal-op-PTFE stof en staal-op-koper legering.De dynamische draagkracht van bolvormige vlakke lagers van staal-op-PTFE-stof is hoger dan die van staal-op-PTFE-compositmateriaalDeze systemen worden gebruikt voor toepassingen waarbij lange levensduur van lagers zonder onderhoud vereist is of waar de bedrijfsomstandighedenHet gebruik van stalen lagers op stalen lagers is daarom niet aan te raden..

• Leven in dienst

The service life of a GEGZ series plain shaft bearing operated under mixed or dry friction conditions is determined by the increase in bearing clearance or bearing friction caused by progressive wear of the sliding surfaces, plastische vervorming van het schuifmateriaal of vermoeidheid van het schuifoppervlak.Dit betekent dat onder dezelfde bedrijfsomstandigheden de gebruiksduur die in de praktijk kan worden bereikt, verschilt..

De levensduur van een GEGZ-reeks vlakke aslag is het aantal oscillerende bewegingen,of het aantal bedrijfsuren dat het lager zal doorbrengen voordat een gedefinieerde toename van de laagruimte of een gedefinieerde toename van de wrijving wordt bereikt.

De effectieve levensduur is de levensduur die een bepaald bolvormig lager onder werkelijke bedrijfsomstandigheden zal bereiken.maar ook door verschillende andere factorenEen aantal van deze factoren is onmogelijk of moeilijk te bepalen.

									Materiaal
									BAL	Race
									52100 STEEL	52100 STEEL
									HETT-GETREED
									Gekloerd met harde chroom	Olie-gecoat
Lagers van de volgende categorie:	B. DIA.	D DIA.	W Breedte	T Breedte	O DIA.	BAL DIA.	F - Het is niet goed.	a. MIA ANG.
	+.0015 -.0005	+.0000 -.0007	+.005 -.005	+.005 -.005	REF.	REF.	REF.	REF.
Voorstel voor een richtlijn van de Raad	.1900	.5625	.281	.218	.293	.406	.015	11	3,250	.014
Voorstel voor een richtlijn van de Raad	.2500	.6562	.343	.250	.364	.500	.022	13.5	4,950	.022
Voorstel voor een richtlijn van de Raad	.3125	.7500	.375	.281	.419	.562	.032	12	6,475	.030
Voorstel voor een richtlijn van de Raad	.3750	.8125	.406	.312	.516	.656	.032	10	8,400	.038
Voorstel voor een richtlijn van de Raad	.4375	.9062	.437	.343	.530	.687	.032	8	9,454	.047
Voorstel voor een richtlijn van de Raad	.5000	1.0000	.500	.390	.600	.781	.032	9.5	13,250	.065
Voorstel voor een verordening (EG) van de Raad tot wijziging van Verordening (EG) nr.	.5000	1.0000	1.000	.390	.600	.781	.032	9.5	13.250	.065
Voorstel voor een richtlijn van de Raad	.5625	1,0937	.562	.437	.671	.875	.032	9.5	16,630	.086
Voorstel voor een richtlijn van de Raad	.6250	1,1875	.625	.500	.739	.968	.032	8.5	21,280	.110
Voorstel voor een verordening (EG) nr.	.7500	1.4375	.750	.593	.920	1.187	.044	9	31,920	.204
COM (98) 625 en Buil.	.7500	1.4375	.750	.593	.920	1.187	.044	9	31,920	.204
Voorstel voor een richtlijn van de Raad	.8750	1.5625	.875	.703	.980	1.312	.044	9.5	41,960	.263
Voorstel voor een richtlijn van de Raad	1.0000	1.7500	1.000	.797	1.118	1.500	.044	10	55,200	.386
COMH16	1.0000	2.0000	1.000	.781	1.360	1.687	.032	9	70,820	.553
COMH19	1.1875	2.3750	1.187	.937	1.610	2.000	.032	8.5	100,730	.895
COMH20	1.2500	2.3750	1.187	.937	1.610	2.000	.032	8.5	100,730	.895
COMH24	1.5000	2.7500	1.375	1.094	1.860	2.312	.032	8.5	135,950	1.358
COMH28	1.7500	3.1250	1.562	1.250	2.110	2.625	.044	8	176,370	1.948
COMH32	2.0000	3.5000	1.750	1.375	2.360	2.937	.044	8.5	217,060	2.650

Het lager wordt standaard geleverd met een snappingring en een teflon-liner.

BORE TOLERANTE: +.0025 -.0005

Verwijzingen

Lubrificatiegroeven in I.D. & O.D. van het ras

Voor *TEFLON LINER VOEGT "T" AAN.

(Eenheden met *TEFLON-liners hebben geen smeergaten of groeven in het ras.)
