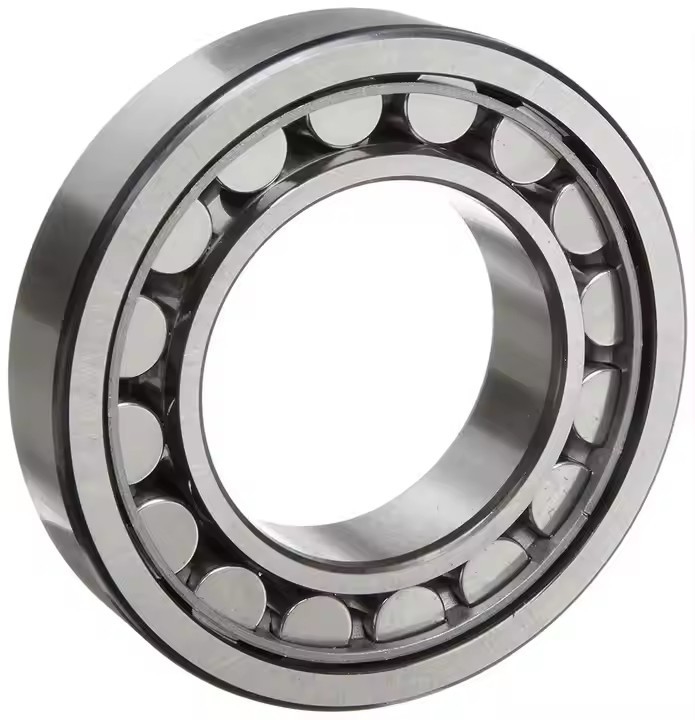

NUP218M NUP218EF1 NUP218/S0YA Lange levensduur en laag geluid

NUP218M NUP218EF1 NUP218/S0YA Cylindrisch rollager voor landbouwmachines

Typen van cilindrische rollenlagers

N-type:

De binnenste ring heeft twee integrale flenzen en de buitenste ring is zonder flenzen.De asverschuiving van de as ten opzichte van de behuizing kan in beide richtingen binnen het lager zelf worden verwerktDe lagers worden daarom gebruikt als niet-locatielagers.

NU-type:

De buitenste ring van lagers van het NU-ontwerp heeft twee integrale flenzen en de binnenste ring is zonder flenzen.De asverschuiving van de as ten opzichte van de behuizing kan in beide richtingen binnen het lager zelf worden verwerkt.

NJ-type:

De buitenste ring heeft twee integrale flenzen en de binnenste ring één integrale flense. De lagers zijn daarom geschikt voor de axiale plaatsing van een as in één richting.

NF-type:

De buitenste ring heeft één integrale flens en de binnenste ring twee integrale flens.

NUP-type:

De buitenste ring heeft twee integrale flenzen en de binnenste ring één integrale flense en één niet-integrale flense in de vorm van een losse flensering.ze kunnen de aslocatie voor een as in beide richtingen te bieden.

RN-type:

Geen buitenste ring en de binnenste ring twee integrale flenzen.

NN-type:

NN-type lagers zonder ribben op de buitenste ring,er is een wand in het midden tussen beide zijden van de binnenste ring.Het kan schacht relatieve lager maken tussen de axiale verplaatsing gegenereerd in beide richtingen.

Kenmerken

1.cilinderrollagers hebben een goede radiale draagcapaciteit en zijn geschikt voor zware belastingen en schokbelastingen.

2Met een kleine wrijvingscoëfficiënt, is het geschikt voor hoge snelheden en de beperkte snelheid is dicht bij die van de diepe groeven kogellagers.

3. N- en NU-type kunnen axiaal bewegen, kunnen zich aanpassen aan fouten als gevolg van thermische uitbreiding of installatie van de as en de behuizing veroorzaakt door veranderingen in de relatieve positie,en kan worden gebruikt voor het ondersteunen van het vrije einde.

4. Hoog vereist voor de verwerking van de as en de stopcontact.Na de installatie van de buitenring van het lager ten opzichte van de afbuigingsas moet strikt worden gecontroleerd om blootstelling aan spanningsconcentratie te voorkomen

5De binnenste en buitenste ringen zijn afneembaar voor eenvoudige installatie en verwijdering.

6De rollen van de cilindrische rollagers hebben een lineair contact met de loopbaan, zodat de lagers een zware radiale belasting kunnen dragen.Ze bezitten de eigenschappen van stabiliteit., slijtvast vermogen, hoge snelheid, hoge betrouwbaarheid.
