Van de de Manierkoppeling van AL150 F2D2/F4D2 Één de de Lagersnok freewheelt Koppelingslager

Productgegevens

Plaats van herkomst: China

Merknaam: SFT

Modelnummer: AL150 F2D2/F4D2

Betaling en verzendvoorwaarden

Min. bestelaantal: Overeen te komen

Prijs: negotiable

Verpakking Details: Karton, pallet

Levertijd: 20-45days

Betalingscondities: L/C, T/T, Western Union, MoneyGram

Levering vermogen: 50000pcs/Month

Vind de beste prijs
Markeren:

AL150 één de Lagers van de Manierkoppeling

,

F2D2 één de Lagers van de Manierkoppeling

,

F4D2 de nok freewheelt Koppelingslager

Gesmeerd:
Olie
Materiaal:
Chroom staal
Trilling:
ZV1, ZV2, ZV3, of zoals gevraagd
Dikte (mm):
246
Verbindingentype:
Verzegeld
Productnaam:
Het Type van de Manierrol van AL150 F2D2/F4D2 Één ondersteunt Koppeling
Gesmeerd:
Olie
Materiaal:
Chroom staal
Trilling:
ZV1, ZV2, ZV3, of zoals gevraagd
Dikte (mm):
246
Verbindingentype:
Verzegeld
Productnaam:
Het Type van de Manierrol van AL150 F2D2/F4D2 Één ondersteunt Koppeling

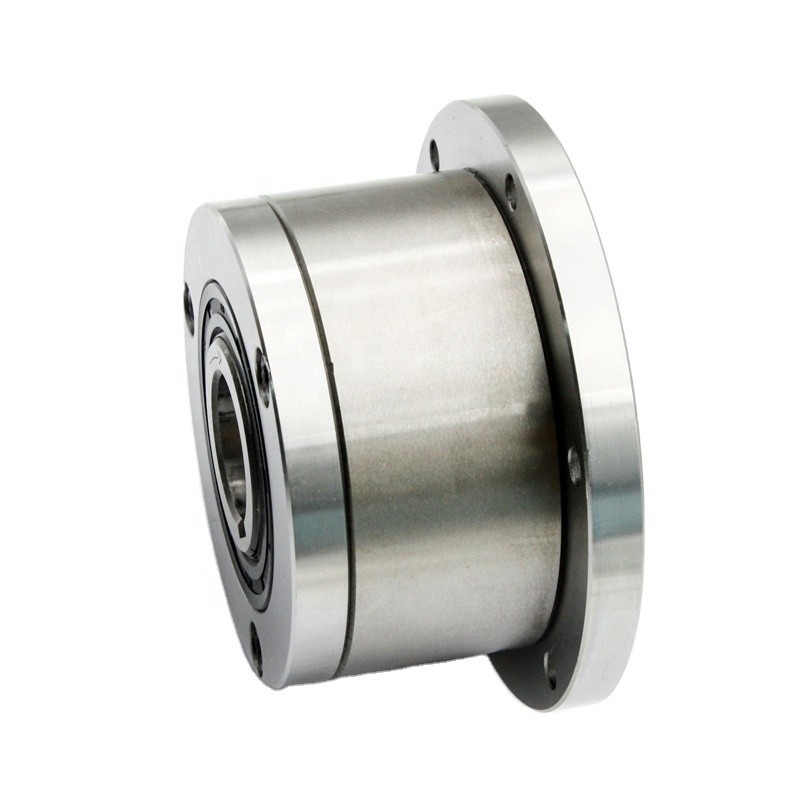

Van de de Manierkoppeling van AL150 F2D2/F4D2 Één de de Lagersnok freewheelt Koppelingslager

Eenrichtings roltype Backstop Clutch Cam Freewheel Clutch Bearing



Productbeschrijving van AL150 F2D2/F4D2 eenrichtingsroltype terugloopkoppeling



Typen AL..F2D2/F4D2 zijn vrijlooprollen van het roltype, op zichzelf staand, afgedicht en gelagerd, met twee

160.. serie lagers.Units worden oliegesmeerd geleverd.

Hoofdzakelijk gebruikt als vrijloop- of indexeerkoppelingen, de dekselcombinatie wordt gekozen op basis van het type

aandrijving, zoals afgebeeld op de ommezijde.D2 deksel wordt gebruikt om de unit af te sluiten.Het is uitgerust met twee schroeven voor olievulling,

aftappen en waterpas zetten.De asafdichting is van het type Vring.Deksel en afdichting zijn ontworpen om oliebestendig te zijn

minimaal sleepkoppel.

We raden aan om het apparaat gemonteerd te leveren.Specificeer de draairichting van de binnenring gezien vanaf

de D2-flens.



Technische gegevens



Item AL..F2D2 F4D2
Merk SUMA
Materiaal GCr15
Boor diameter 15-250 mm
Buitenste diameter 62-610mm
Breedte (L1) 42-396 mm
Koppel 55-287500 Nm
Sleep koppel 11-6500 Ncm
Gewicht 0,9-680 kg
Aflevertijd 15 dagen



Afmeting en capaciteit

Van de de Manierkoppeling van AL150 F2D2/F4D2 Één de de Lagersnok freewheelt Koppelingslager 0

Type Maat   Overschrijding van snelheden   Wei Sleep koppel


dH7

(mm)

TKN1

(NM)

Nimax2)

(min-1)

Namax3)

(min-1)

Dn7

(mm)

L1

(mm)

D5

(mm)

D3

(mm)

z

(mm)

O

mm

D4h7

mm

T

mm

L5

mm

K

mm

S

mm

F

mm



(kg)

TR

(Ncm)



















AL..F2D2

AL..F4D2

12 55 2500 7200 62 42 85 72 3 5.5 42 3 44 0,5 10.3 0,5 0.9 11
15 125 1900 6500 68 52 92 78 3 5.5 47 3 54 0,5 10.3 0,8 1.3 15
20 181 1600 5600 75 57 98 85 4 5.5 55 3 59 0,5 10.8 0,8 1.7 18
25 288 1400 4500 90 60 118 104 6 6.6 68 3 62 0,5 10.5 1 2.6 36
30 500 1300 4100 100 68 128 114 6 6.6 75 3 70 0,5 11.3 1 3.5 48
35 725 1100 3800 110 74 138 124 6 6.6 80 3.5 76 1 11.8 1 4.5 60
40 1025 950 3400 125 86 160 142 6 9 90 3.5 88 1 13.8 1.5 6.9 84
45 1125 900 3200 130 86 165 146 8 9 95 3.5 88 1 13.8 1.5 7.1 94
50 2125 850 2800 150 92 185 166 8 9 110 4 94 1 12.8 1.5 10.1 158
55 2625 720 2650 160 104 204 182 8 11 115 4 106 1.5 16.8 2 13.1 150
60 3500 680 2450 170 114 214 192 10 11 125 4 116 1.5 16.3 2 15.6 160
70 5750 580 2150 190 134 234 212 10 11 140 4 136 1.5 17.8 2.5 20.4 360
80 8500 480 1900 210 144 254 232 10 11 160 4 146.3 1.5 20.3 2.5 26.7 360
90 14500 380 1700 230 158 278 254 10 14 180 4.5 161 1.5 20 3 39 680
100 20000 350 1450 270 182 335 305 10 18 210 5 184 2.5 28 3 66 880
120 31250 250 1250 310 202 375 345 12 18 240 5 204 2.5 28.5 3 91 1200
150 70000 180 980 400 246 485 445 12 22 310 5 249 2.5 31 4 186 1350
200 175000 120 750 520 326 625 565 18 26 400 5 328 3 40 5 425 4200
250 287500 100 620 610 396 740 680 20 33 480 5 398 3 45 5 680 6500

ALM..F2D2

ALM..F4D2

25 388 1100 2800 90 60 118 104 4 6.6 68 3 62 0,5 10.5 1 2.7 41
30 588 1000 2500 100 68 128 114 6 6.6 75 3 70 0,5 11.3 1 36.65 64
35 838 900 2400 110 74 138 124 6 6.6 80 3.5 76 1 11.8   4.7 76

Opmerkingen:

1) T max = 2 × T KN

2) Overschrijdingen van de binnenrace
3) Overschrijdingen van de buitenring
