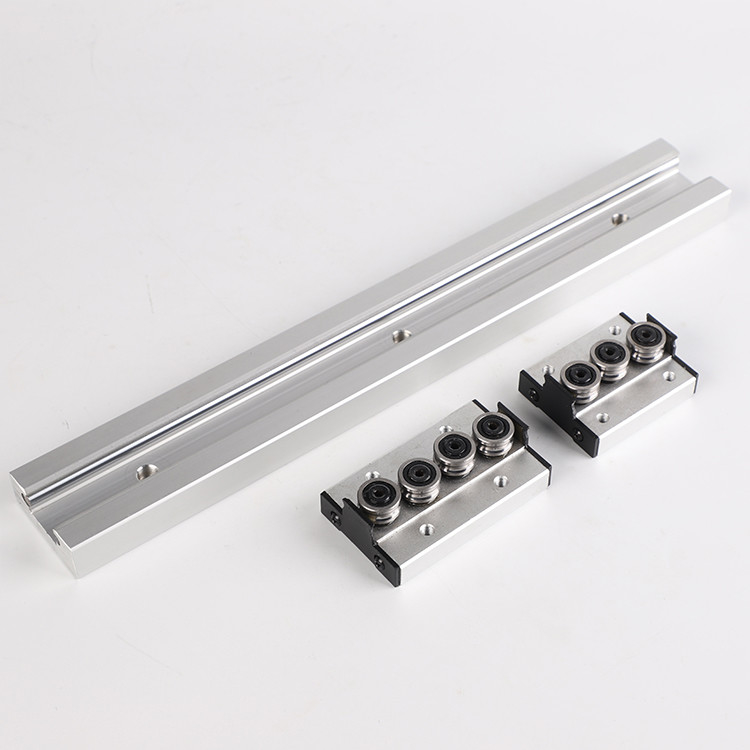

Het dragen: Van het spoor/Shaft van de aluminiumsteun de steunspoor/Ronde Lineaire Gids:
Ronde Lineaire Gidstypes:
(1), SBR-C12, SBR-C13, SBR-C16, SBR-C20, SBR-C25, SBR-C30, SBR-C35, SBR-C40, SBR-C50;
(2), TBR-C16, TBR-C20, TBR-C25, TBR-C30.
De lineaire Lagers van het Diablok:
(1) SBR12UU/LUU, SBR13UU/LUU, SBR16UU/LUU, SBR20UU/LUU, SBR25UU/LUU, SBR30UU/LUU
SBR40UU/LUU, SBR50UU/LUU;
(2) TBR16UU/LUU, TBR20UU/LUU, TBR25UU/LUU, TBR30UU/LUU
Producteigenschappen:
A. het dynamische en statische verschil van de wrijvingweerstand is klein, wat nuttig is om de reactiesnelheid en de gevoeligheid van CNC systeem te verbeteren;
B. De drijfmacht is klein, wat het energieverbruik vermindert;
C. de hoge het plaatsen nauwkeurigheid en herhaalt het plaatsen nauwkeurigheid;
D. Door te stijgen laad voor, wordt de starheid zeer verbeterd;
E. Het gebruiken rangschikte gidsrais in paren, heeft het het effect van het homogeniseren fout;
F. Kan de lading van op en neer of zo weerstaan;
G. Het eind en de kant kunnen hand zijn of automatisch gesmeerd door oliekop;
H. Het heeft het ontwerp en de vervaardiging van mechanische structuur vereenvoudigd, drukte daarom de productiekosten.
Specificaties
Lsa-a/Reeks lsa-La
| Model |
Afmetingen |
Schuifgrootte |
|
Hoogte
H
|
Breedte
W
|
Lengte
L
|
W2 |
H2 |
B |
C |
S*l |
L1 |
T |
T1 |
N |
G |
K |
d1 |
Pijpspecificatie |
| LSA 15 A |
24 |
47 |
56.3 |
16 |
4.7 |
38 |
30 |
M5*11 |
39.3 |
7 |
11 |
4.3 |
7 |
3.2 |
3.3 |
G-M4 |
|
LSA 20 A
LSA 20 LA
|
30 |
63 |
72.9
88.8
|
21.5 |
4 |
53 |
40 |
M6*10 |
51.3
67.2
|
7 |
10 |
5 |
12 |
5.8 |
3.3 |
G-M6 |
|
LSA 25 A
LSA 25 LA
|
36 |
70 |
81.6
100.6
|
23.5 |
5.5 |
57 |
45 |
M8*16 |
59
78
|
11 |
16 |
6 |
12 |
5.8 |
3.3 |
G-M6 |
|
LSA 30 A
LSA 30 LA
|
42 |
90 |
97
119.2
|
31 |
7 |
72 |
52 |
M10*18 |
71.4
93.6
|
11 |
18 |
7 |
12 |
6.5 |
3.3 |
G-M6 |
|
LSA 35 A
LSA 35 LA
|
48 |
100 |
111.2
136.6
|
33 |
7.5 |
82 |
62 |
M10*21 |
81
106.4
|
13 |
21 |
8 |
11.5 |
8.6 |
3.3 |
G-M6 |
|
LSA 45 A
LSA 45 LA
|
60 |
120 |
137.7
169.5
|
37.5 |
10 |
100 |
80 |
M12*25 |
102.5
134.3
|
13 |
25 |
10 |
13.5 |
10.6 |
3.3 |
G-PT1/8 |
| Model |
Spoorgrootte |
Basisladingsclassificatie |
Toelaatbaar statisch ogenblik |
Gewicht |
|
Hoogte
H
|
Breedte
W
|
Hoogte
P
|
E
norm
|
D*h*d |
Dynamische lading C
KN
|
Statische lading C0
KN
|
MP
KN*m
|
MIJN
KN*m
|
M.
KN*m
|
Schuif
Kg
|
Gids
KG/m
|
| Kies * uit |
Double* |
Kies * uit |
Double* |
| LSA 15 A |
15 |
15 |
60 |
20 |
7.5*5.3*4.5 |
11.8 |
18.9 |
0,12 |
0,68 |
0,12 |
0,68 |
0,14 |
0,18 |
1.5 |
|
LSA 20 A
LSA 20 LA
|
20 |
18 |
60 |
20 |
9.5*8.5*6 |
19.7
23.3
|
29.5
39.3
|
0,23
0,39
|
1.42
2.23
|
0,23
0,39
|
1.42
2.23
|
0,29
0,38
|
0,4
0,52
|
2.4 |
|
LSA 25 A
LSA 25 LA
|
23 |
22 |
60 |
20 |
11*9*7 |
28.1
34.4
|
42.4
56.6
|
0,39
0,67
|
2.20
3.52
|
0,39
0,67
|
2.20
3.52
|
0,48
0,63
|
0,62
0,82
|
3.4 |
|
LSA 30 A
LSA 30 LA
|
28 |
26 |
80 |
20 |
14*12*9 |
39.2
47.9
|
57.8
77.0
|
0,62
1.07
|
3.67
5.81
|
0,62
1.07
|
3.67
5.81
|
0,79
1.05
|
1.09
1.43
|
4.8 |
|
LSA 35 A
LSA 35 LA
|
34 |
29 |
80 |
20 |
14*12*9 |
52.0
63.6
|
75.5
100.6
|
0,93
1.60
|
5.47
8.67
|
0,93
1.60
|
5.47
8.67
|
1.25
1.67
|
1.61
2.11
|
6.6 |
|
LSA 45 A
LSA 45 LA
|
45 |
38 |
105 |
22.5 |
20*17*14 |
83.8
102.4
|
117.9
157.3
|
1.81
3.13
|
10.67
16.95
|
1.81
3.13
|
10.67
16.95
|
2.57
3.43
|
2.98
3.9
|
11.5 |
Nota: De eisen ten aanzien van specificaties 55 en 65, te gebruiken gelieve model lsa-b/lsa-pond.
Note*: Kies uit: kies schuifdubbel uit: verdubbel strak geschikte dia.
Nota: Het fundamentele geschatte moeheidsleven van bal die lineaire gids rollen is C 50km. Als C van het geschatte moeheidsleven van 50km wordt omgezet in 100km, kan zijn C100 in de lagere vorm C=C100*1.26 worden gebruikt.
Lineaire gidsvoordelen:
A. hoge starheid en hoge lading
B.Smooth het lopen, met geringe geluidssterkte en niet-verontreiniging
C.Highaccurancy & gemakkelijke vestiging
Toepassing:
Elektronisch materiaal, trek het testen machine en de digitale driedimensionele gecoördineerde meetapparatuur,
Precisiemateriaal, en multi-axis werktuigmachines, persen, hulpmiddelmolen, automatische gassnijmachine,
Printer, kaartsorteermachine, de machines van de voedselverpakking en andere industriële machines glijdende componenten
