Thuis > producten > De Lagers van één Manierkoppeling > BWC13239B Sprag freewheelt de Lagers van Één Manierkoppeling bwc-13261 103.231x119.944x15.4mm

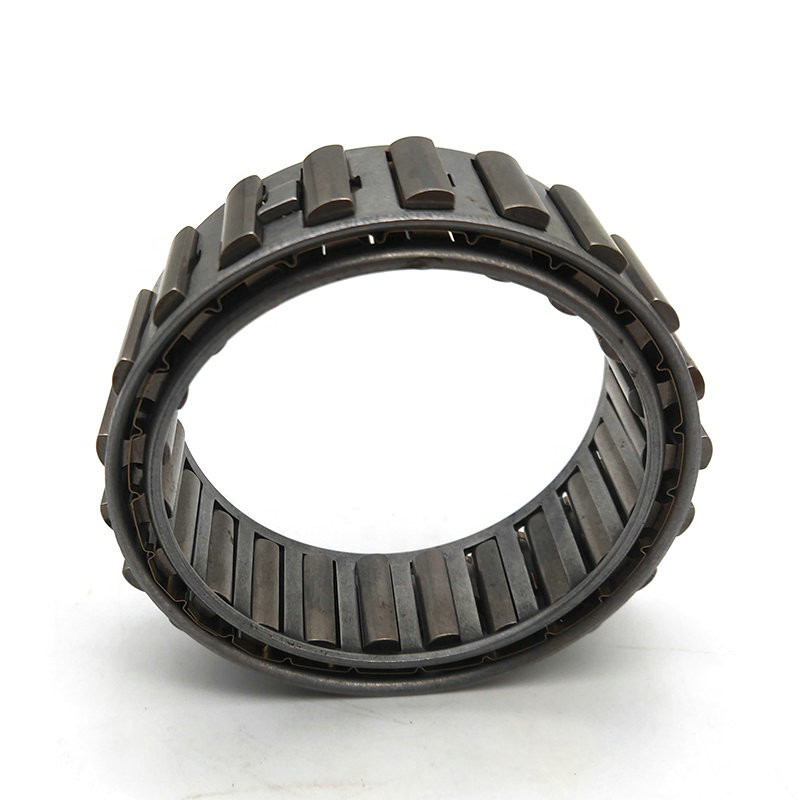

BWC13239B Sprag freewheelt de Lagers van Één Manierkoppeling bwc-13261 103.231x119.944x15.4mm

Productgegevens

Plaats van herkomst: China

Merknaam: SFT

Modelnummer: BWC 13239B

Betaling en verzendvoorwaarden

Min. bestelaantal: Overeen te komen

Prijs: negotiable

Verpakking Details: karton, pallet

Levertijd: 20-45DAYS

Betalingscondities: L/C, T/T, Western Union, MoneyGram

Levering vermogen: 50000pcs/month

Vind de beste prijs
Markeren:

BWC13239B één de Lagers van de Manierkoppeling

,

Bwc-13261One de Lagers van de Manierkoppeling

,

BWC13239B freewheelt één manierkoppeling

Gesmeerd:
Olie
Materiaal:
Chroom staal
Trilling:
ZV1, ZV2, ZV3, of zoals gevraagd
Breedte:
15.9mm
Verbindingentype:
Niet verzegeld
Gewicht (kg):
11.8
Gesmeerd:
Olie
Materiaal:
Chroom staal
Trilling:
ZV1, ZV2, ZV3, of zoals gevraagd
Breedte:
15.9mm
Verbindingentype:
Niet verzegeld
Gewicht (kg):
11.8
BWC13239B Sprag freewheelt de Lagers van Één Manierkoppeling bwc-13261 103.231x119.944x15.4mm

BWC13239B Sprag freewheelt Koppeling Één Manier die BWC 13239B bwc-13261 103.231x119.944x15.4mm dragen

BWC13239B Sprag freewheelt Koppeling Één Manier die BWC 13239B dragen

Technische Datas

Het type BWC is een spragtype freewheelt kooi zonder binnen of buitenrassen. Het moet in een ontwerp worden geïnstalleerd die races, lagersteun voor het as en radiale ladingen, smering en verzegelen verstrekken. Het BWC-type versie-n keurt allerlei die smeermiddelen goed momenteel in equipement van de machtstransmissie worden gebruikt. De sprag ruimtetolerantie moet niet worden overschreden. De binnen en buitenrassen moeten

allebei hebben een minimum duidelijke breedte „e“, zonder enig reces, om te verzekeren freewheel correct functies. Alternatief, kunnen de races worden gemaakt voor het geval dat de schachten van gehard staal, of huisvesting, aan de hieronder specificatie. De oppervlaktehardheid van het gebeëindigde deel zou HRC 60 tot 62, voor een diepte van 0, 6 mm-moeten zijn minimum. Kernhardheid om HRC35 te zijn aan 45. Oppervlakteruwheid om 22CLA niet te overschrijden. Maximumversmalling tussen rassen: 0, 007 mm voor 25 mm-breedte.

Afmetingen en Capaciteiten

Punt X, BW, BWC
Materiaal Chrome-Staal GCr15
Structuur Het enige rij sprag type freewheelt zonder binnen of buitenrassen
Oppervlaktehadrness HRC60 aan 62, voor een diepte van 0.6mm minimum
Kernhardheid HRC35 aan 45
Binnenschachtdia. 57,760 mm
Buitenschachtdia. 74,427 mm
Max. breedte 15,9 mm

BWC13239B Sprag freewheelt Koppeling Één Manier die BWC 13239B dragen

Type Binnenschachtdiameter Buitenschachtdiameter Maximumbreedte Geschatte Belemmeringstorsie
D1 Spragruimte DE Spragruimte B N.M (kgf.m)
x-135006 54,572 +0.0080.005 71,211 ±0.013 20.5 799 (81,5)
BW-13231
54,765

-

71,427

-
13.5 402 (41,0)
BW-13214 15.9 363 (37,0)
BW-13167 15.9 569 (58,0)
BW-13209
57,760

-

74,427

-
13.5 554 (56,5)
Bwc-13239B 15.9 711 (72,5)
BW-13238 21.0 1050 (107)
X-133401 59,538 - 76,200 - 25.4 1350 (138)
BW-13243
72,217

-

88,882

-
13.5 637 (65,0)
Bwc-13168 21.0 1510 (154)
Bwc-13229 21.6 1325 (135)
BW-13255 26.7 1920 (196)
X-133614C 83,596 ±0.013 102,555 - 25.4 3040 (310)
X-133402 85,776 - 104,775 - 25.4 3090 (315)
Bwc-13251
103,231

-

119,944

-
15.4 789 (80,5)
Bwc-13261 15.4 1580 (161)
X-133639 103,231 - 122,230 - 25.4 4410 (450)
X-133403 123,881 - 142,880 - 25.4 5740 (585)
