Productgegevens
Plaats van herkomst: China
Merknaam: SFT
Modelnummer: MG500A MO500A
Betaling en verzendvoorwaarden
Min. bestelaantal: Overeen te komen
Prijs: negotiable
Verpakking Details: karton, pallet
Levertijd: 20-45DAYS
Betalingscondities: L/C, T/T, Western Union, MoneyGram
Levering vermogen: 50000pcs/month
Breedte: |
25-220 mm |
Materiaal: |
CHROME-STAAL |
Nominale torsie: |
1593 |
Buitendeursdiameter: |
31,5 mm |
Verbindingentype: |
Verzegeld |
Gewicht (kg): |
5 kg |
Breedte: |
25-220 mm |
Materiaal: |
CHROME-STAAL |
Nominale torsie: |
1593 |
Buitendeursdiameter: |
31,5 mm |
Verbindingentype: |
Verzegeld |
Gewicht (kg): |
5 kg |

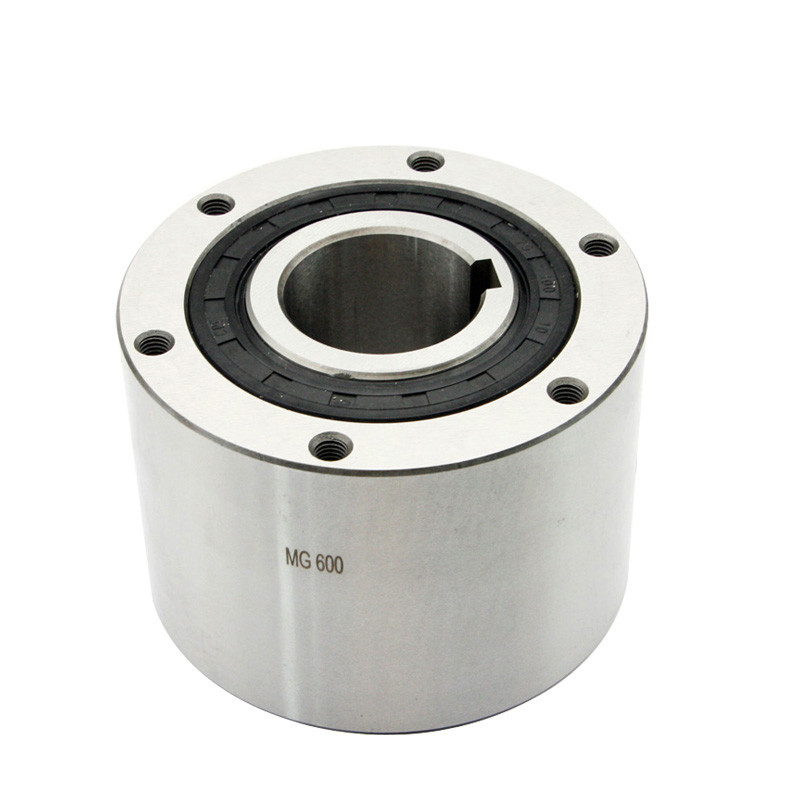

Eenrichtingsbackstop met camclutch
Kenmerken
1. zelfstandige koppeling ontworpen voor hogesnelheidstoepassingen.
2. Cam cage assembly ontworpen voor optimale prestaties en verhoogde capaciteit.
3Twee kogellagers zijn inbegrepen om de radiale belasting en de concentrisiteit tussen de rassen te ondersteunen.
4- Positieve lip- of filtersluitingen voor vet- of olieverzetting.
5Op de uiteinden van de buitenste banden worden voor de montage van hulpmiddelen geperste gaten gemaakt.
6- Metrische boring en sleutelweg beschikbaar.
7- Montage accessoires beschikbaar.
MG300A ¥ 700A-serie
Het MG-model biedt nauwkeurige veerstraling om een lange slijtage te garanderen.
MI300A ¥ 700A-serie
Aanbevolen voor indexering met hoge prestaties, gebruikt bij toepassingen van meer dan 150 slag per minuut of toepassingen die een hoge indexingsnauwkeurigheid vereisen.
kooi en zware krachtbron voor snelle camreactie.
MO300A ¥ 700A-serie
Het MO-model wordt geleverd met standaard smeermiddel.
MR300A ¥ 700A-serie
Ontworpen voor hoge snelheid buitensport overrennen, met een unieke cam kooi constructie die centrifuge kracht gebruikt om cam weerstand te minimaliseren.De rij snelheid van de koppeling mag niet hoger zijn dan de omwentelingen per minuut die in de tabel voor de binnenbaan zijn aangegeven..
Specificaties
Vervaardiging | |
Artikel 1 | MG/MR/MO/MI500A |
Precisie | P6 |
Type | cam |
Grootte van de boor (mm) | 44.45 |
Buitenaardse rassen (mm) | 92.08 |
Tork (KN) | 1593 |
Maximaal binnenrennen overlopen (cyclus/min) | 2700 |
Draagmoment ((Nm) | 0.5 |
Gewicht (kg) | 5 |
Pakket | Kartonnen doos / houten doos |
Leveringstermijn | 7-10 dagen na bevestiging van de bestelling |
Betalingsvoorwaarden | L/C, T/T, D/P, D/A, Western Union |
Afmetingen en capaciteit
Model | Torsen | Trek | Max, ik ben er klaar voor. | Max, ik ben er klaar voor. | Grootte van de boor | Een | B. (h7) |
C | PCD D |
E | F | S | H-M. | Gewicht (kg) |
||
Overschrijding | Aantal | |||||||||||||||
Capaciteit | Torsen | (r/min) | Indexering | Gekapte gaten | ||||||||||||
(Nm) | (Nm) | Innerlijk | Buiten | (cyclus/min) | Dia. - Ik weet het. | Sleutelweg | × Grootte × Pitch | |||||||||
Rassen | Rassen | (H7) | ||||||||||||||
MG 300 | 314 | 0.23 | 2800 | 900 | _ | 19 | 5x2 | 63 | 77 | 60 | 66 | 10.4 | 28.5 | 13 | 4xM6xP1.0 | 1.8 |
MI 300 | 0.31 | 50 | _ | 300 | ||||||||||||
MG 400 | 539 | 0.29 | 2600 | 800 | _ | 22 | 5x2 | 70 | 88 | 67 | 73 | 10.7 | 31.7 | 16 | 4XM8xP1.25 | 2.7 |
MI 400 | 0.38 | 50 | _ | 300 | ||||||||||||
MG 500 | 1620 | 0.51 | 2400 | 800 | _ | 31.5 | 7x3 | 89 | 108 | 86 | 92 | 12.3 | 44.4 | 16 | 4XM8xP1.25 | 5 |
MI 500 | 0.68 | 50 | _ | 300 | ||||||||||||
MG 600 | 3140 | 0.85 | 2100 | 700 | _ | 50 | 12x3.5 | 95 | 136 | 92 | 120 | 12.8 | 69.8 | 16 | 6xM8xP1.25 | 8.6 |
MI 600 | 1.54 | 30 | _ | 300 | ||||||||||||
MG 700 | 5880 | 1.7 | 1500 | 500 | _ | 70 | 18x6 | 127 | 180 | 124 | 160 | 19.8 | 101.5 | 20 | 6xM10xP1.5 | 19.5 |
MI 700 | 2.63 | 30 | _ | 300 | ||||||||||||
MG 750 | 9500 | 3.43 | 1800 | 600 | _ | 85 | 24x6 | 153 | 200 | 150 | 175 | 75 | 110 | 25 | 8xM14xP2.0 | 37 |
MI 750 | 4.12 | 30 | _ | 300 | ||||||||||||
MG 800 | 17600 | 5.39 | 1300 | 475 | _ | 110 | 28x7 | 158 | 250 | 155 | 220 | 77.5 | 140 | 25 | 8xM16xP2.0 | 46.5 |
MI 800 | 8.33 | 20 | _ | 300 | ||||||||||||
MG 900 | 24500 | 6.77 | 1200 | 400 | _ | 135 | 35x9 | 165 | 300 | 160 | 265 | 80 | 170 | 32 | 10xM16xP2.0 | 70.5 |
MI 900 | 9.41 | 20 | _ | 300 | ||||||||||||
MG 1000 | 33800 | 8.14 | 1200 | 325 | _ | 160 | 38x10 | 188 | 370 | 180 | 325 | 90 | 200 | 32 | 12xM16xP2.0 | 108.5 |
MI 1000 | 12.74 | 2 | _ | 300 | ||||||||||||
MG 1100 | 78400 | 15 | 350 | _ | _ | 185 | 45x14 | 260 | 470 | 250 | 415 | 125 | 260 | 40 | 12xM20xP2.5 | 250 |
MI 1100 | 22.15 | 20 | _ | 150 | ||||||||||||
MG 1200 | 95100 | 17.64 | 300 | _ | _ | 200 | 45x14 | 260 | 500 | 250 | 440 | 125 | 280 | 45 | 12xM24xP3.0 | 280 |
MI 1200 | 27.54 | 20 | _ | 150 | ||||||||||||
MG 1300 | 176000 | 18.72 | 250 | _ | _ | 250 | 56x17.5 | 280 | 600 | 260 | 530 | 130 | 340 | 50 | 12xM30xP3.5 | 410 |
MI 1300 | 28.13 | 20 | _ | 150 |
