Productgegevens
Plaats van herkomst: China
Merknaam: SFT
Modelnummer: FE423Z
Betaling en verzendvoorwaarden
Min. bestelaantal: overeen te komen
Prijs: negotiable
Verpakking Details: karton, pallet
Levertijd: 20-45DAYS
Betalingscondities: L/C, T/T, Western Union, MoneyGram
Levering vermogen: 50000PCS/MONTH
overschrijdende snelheid: |
750/1050 |
Grootte van de boor: |
2 - 60 mm |
Breedte: |
7 mm |
Boringsdiameter: |
50 mm |
Typ van afdichting: |
Niet verzegeld |
Buitentijdsdiameter: |
10 - 68 mm |
overschrijdende snelheid: |
750/1050 |
Grootte van de boor: |
2 - 60 mm |
Breedte: |
7 mm |
Boringsdiameter: |
50 mm |
Typ van afdichting: |
Niet verzegeld |
Buitentijdsdiameter: |
10 - 68 mm |

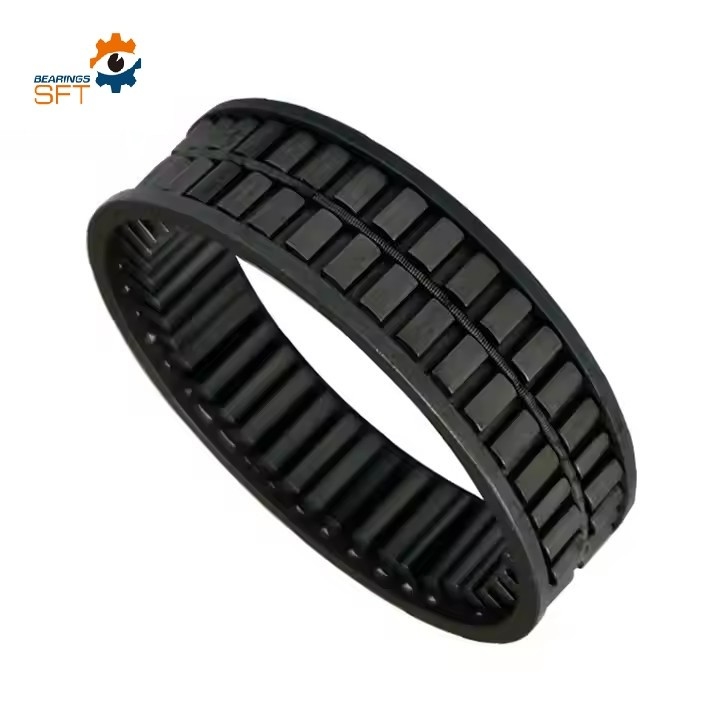

FE423Z FE423Z2 Stalen sprag eenrichtingslagers éénrichtingsclutch FE 423Z FE 423Z2
Kenmerken
De spatsels zijn gelijkmatig verdeeld over de omtrek van de kooi van het inbrengselement. De kooi van het inbrengselement komt niet in aanraking met de binnenste of buitenste spatsels;het blijft absoluut leeg onder elke toepassing.
Vrije wielclutches met een plastic kooi in hun standaardontwerp zijn ook beschikbaar als een speciaal ontwerp met een stalen kooi op aanvraag.
Werktemperatuur:
Stalen kooi: max. 170°C
Plastic kooi: max. 140°C
Paringsdelen
Verharding en slijpen van de paringsdelen is niet nodig.Voordat de pers wordt ingesteld, moeten de paringsdelen in de buurt van de freewheelclutch en de ringen van de freewheelclutch grondig worden schoongemaakt (vrij van vet).
Lagers
De elementen van de vrijwielclutch zijn niet zelfcentrerend.
Externe dragerondersteuning voor het bepalen van de kloof tussen de paringsdelen
(binnenste en buitenste ringen) nodig is.
Technische gegevens
| Model | Voor de toepassing van deze verordening geldt dat: |
| Tork (Nm) | 62 |
| Overloopsnelheid (rpm) | 9200 |
| Inner Race Grootte (mm) | 15 |
| Buitenste rasgrootte (mm) | 23 |
| Dikte (mm) | 11 |
| Gewicht (kg) | 0.009 |
Afmetingen en capaciteit

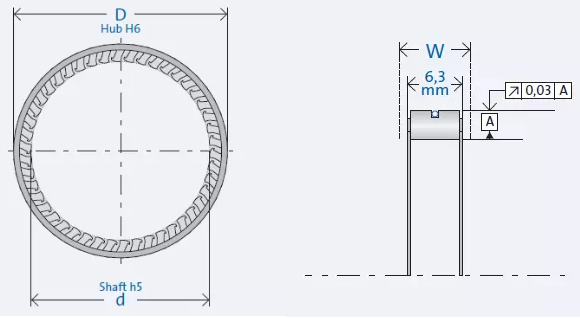

Tekening legende:
d = binnendiameter D = buitendiameter W = breedte T = koppel n = rotatiesnelheid
| Aanwijzing |
d [mm] |
D [mm] |
W [mm] |
Tnom [Nm] |
nmax [rpm] |
Gewicht [kg] |
Artikel nr. |
| FE 412 Z | 4 | 12 | 12 | 4 | 27,000 | 0.003 | 300393 |
| FE 416 Z | 8 | 16 | 12 | 16 | 19,200 | 0.006 | 300400 |
| FE 420 Z | 12 | 20 | 12 | 35 | 12,500 | 0.007 | 306041 |
| FE 422 Z | 14 | 22 | 12 | 53 | 10,100 | 0.008 | 300405 |
| FE 423 Z | 15 | 23 | 12 | 62 | 9,200 | 0.009 | 300411 |
| FE 425 Z | 17 | 25 | 12 | 72 | 8,100 | 0.011 | 300415 |
| FE 427 Z | 19 | 27 | 12 | 83 | 7,400 | 0.013 | 300422 |
| FE 428 Z | 20 | 28 | 12 | 93 | 7,500 | 0.013 | 300430 |
| FE 430 Z | 22 | 30 | 12 | 107 | 6,300 | 0.014 | 300435 |
| FE 432 Z | 24 | 32 | 12 | 117 | 5,900 | 0.016 | 300439 |
| FE 433 Z | 25 | 33 | 12 | 128 | 6,000 | 0.016 | 300445 |
| FE 435 Z | 27 | 35 | 12 | 143 | 5,100 | 0.017 | 300448 |
| FE 437 Z | 29 | 37 | 12 | 154 | 4,800 | 0.018 | 300455 |
| FE 438 Z | 30 | 38 | 12 | 166 | 4,900 | 0.019 | 300460 |
| FE 442 Z | 34 | 42 | 12 | 198 | 4,400 | 0.018 | 300463 |
| FE 443 Z | 35 | 43 | 12 | 207 | 4,300 | 0.022 | 300469 |
| FE 448 Z | 40 | 48 | 12 | 248 | 4,200 | 0.024 | 300478 |
| FE 453 Z | 45 | 53 | 12 | 293 | 3,400 | 0.022 | 300482 |
| FE 455 Z | 47 | 55 | 12 | 313 | 3,300 | 0.026 | 300487 |
| FE 458 Z | 50 | 58 | 12 | 344 | 3,100 | 0.029 | 300489 |
| FE 459 Z | 51 | 59 | 12 | 353 | 3,000 | 0.030 | 300494 |
| FE 463 Z | 55 | 63 | 12 | 393 | 2,900 | 0.032 | 300497 |
| FE 468 Z | 60 | 68 | 12 | 444 | 2,700 | 0.034 | 300501 |
| FE 470 Z | 62 | 70 | 12 | 465 | 2,600 | 0.035 | 300505 |
| FE 473 Z | 65 | 73 | 12 | 495 | 2,500 | 0.037 | 300508 |
| FE 478 Z | 70 | 78 | 12 | 548 | 2,600 | 0.039 | 300511 |
| FE488Z | 80 | 88 | 12 | 657 | 2,100 | 0.045 | 300514 |
| FE 508 Z | 100 | 108 | 12 | 889 | 1,700 | 0.055 | 300519 |
| FE 528 Z | 120 | 128 | 12 | 1,127 | 1,300 | 0.066 | 300522 |
| FE 648 Z | 240 | 248 | 12 | 2,673 | 800 | 0.131 | 300524 |
| Aanwijzing |
d [mm] |
D [mm] |
W [mm] |
Tnom [Nm] |
nmax [rpm] |
Gewicht [kg] |
Artikel nr. |
| FE 410 Z2 | 2 | 10 | 7 | 0,6 | 52,600 | 0.001 | 300390 |
| FE 412 Z2 | 4 | 12 | 7 | 2,5 | 40,900 | 0.002 | 300394 |
| FE 413 Z2 | 5 | 13 | 7 | 4 | 34,900 | 0.003 | 300395 |
| FE 414 Z2 | 6 | 14 | 7 | 6 | 31,200 | 0.003 | 300396 |
| FE 416 Z2 | 8 | 16 | 7 | 10 | 27,200 | 0.004 | 300399 |
| FE 418 Z2 | 10 | 18 | 7 | 16 | 18,900 | 0.005 | 300401 |
| FE 422 Z2 | 14 | 22 | 7 | 30 | 13,200 | 0.006 | 300406 |
| FE 423 Z2 | 15 | 23 | 7 | 40 | 13,200 | 0.006 | 300410 |
| FE 425 Z2 | 17 | 25 | 7 | 43 | 10,600 | 0.007 | 300416 |
| FE 428 Z2 | 20 | 28 | 7 | 55 | 9,700 | 0.008 | 300431 |
| FE 433 Z2 | 25 | 33 | 7 | 78 | 7,700 | o.o.o | 300446 |
| FE 437 Z2 | 29 | 37 | 7 | 97 | 6,100 | o.oii | 300457 |
| FE 438 Z2 | 30 | 38 | 7 | 105 | 6,400 | o.oii | 300461 |
| FE 442 Z2 | 34 | 42 | 7 | 125 | 5,400 | 0.012 | 300465 |
| FE 443 Z2 | 35 | 43 | 7 | 131 | 5,600 | 0.013 | 300472 |
| FE 448 Z2 | 40 | 48 | 7 | 156 | 5,500 | 0.014 | 300477 |
| FE 453 Z2 | 45 | 53 | 7 | 185 | 4,400 | 0.016 | 300484 |
| FE 458 Z2 | 50 | 58 | 7 | 216 | 4,400 | 0.017 | 300490 |
| FE 463 Z2 | 55 | 63 | 7 | 246 | 3,700 | 0.019 | 300498 |
| FE 468 Z2 | 60 | 68 | 7 | 277 | 3,500 | 0.020 | 300502 |
