Productgegevens
Plaats van herkomst: China
Merknaam: SFT
Modelnummer: Bseu40-20
Betaling en verzendvoorwaarden
Min. bestelaantal: overeen te komen
Prijs: negotiable
Verpakking Details: karton, pallet
Levertijd: 20-45DAYS
Betalingscondities: L/C, T/T, Western Union, MoneyGram
Levering vermogen: 50000pcs/month
Koppel capaciteit: |
1440 NM |
Typ van afdichting: |
Verzegeld |
Monsters: |
Beschikbaar |
Naam van het product: |
Eenrichtingsverbinding |
Gewicht: |
3.781kg |
Hardheid van het oppervlak: |
HRC60-62 |
Koppel capaciteit: |
1440 NM |
Typ van afdichting: |
Verzegeld |
Monsters: |
Beschikbaar |
Naam van het product: |
Eenrichtingsverbinding |
Gewicht: |
3.781kg |
Hardheid van het oppervlak: |
HRC60-62 |
De in punt 6.2.4.1 bedoelde onderdelen moeten in overeenstemming zijn met de voorschriften van punt 6.2.4.
Eenwegclutch, ook wel terugstop,overloopclutch genoemd, kan vrij overlopen in één richting van rotatie..enzovoort.
CSK-type Lager/vrijwiel.Afmetingen identiek aan kogellager serie 62
Als type-Roller type freewheel.Bevestigingsdimensies vergelijkbaar met lagers van serie 62
ASNU-type-Roller-type freewheel.Outer race verbinding via druk fit en/of face key
AA-type-Roller-type freewheel.Outer race verbinding via door schroeven
AE-type-Oller-type freewheel.Outer race-verbinding via druk op fit en/of face-key
DC-type dubbelkooi sprag type freewheel.Leverd zonder binnen- en buitenrace
KI-type-Mini freewheel geleverd zonder externe race
GFKtype-lagers/vrijwiel.Afmetingen identiek aan kogellager serie 59
Inleiding

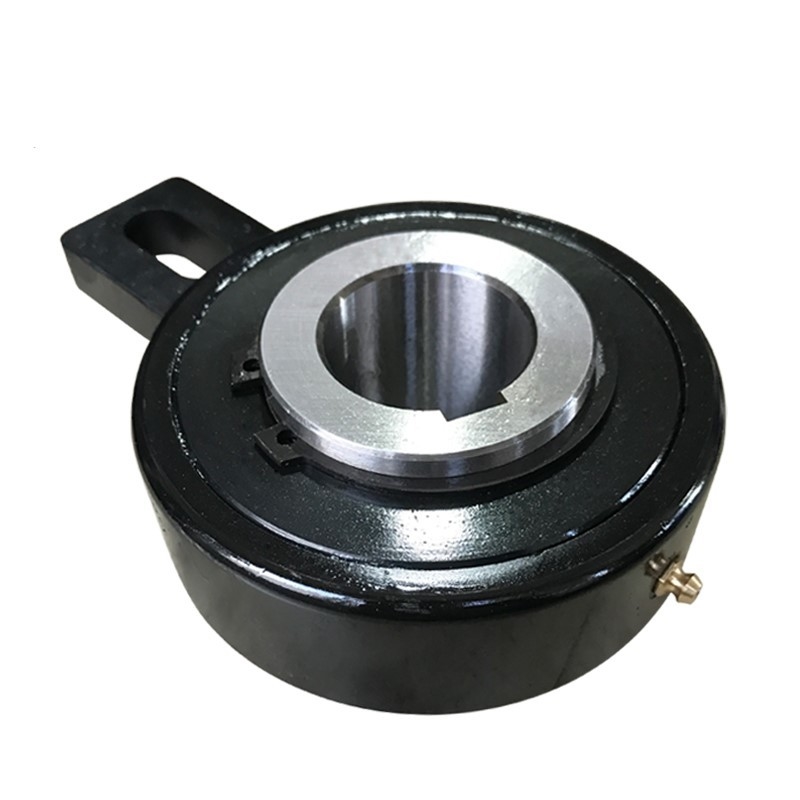

BSEU-serie Cam Clutch is ontwikkeld als Europese stijl Backstopping Cam Clutch die gemakkelijk te gebruiken is.Het heeft Cam & Roller constructie dat de roller werkt als een lager hetzelfde als kleine grootte BS serie Cam ClutchDe buitenste beugel heeft een bijzondere vorm die is gecombineerd met de koppelarm, dus alleen het stoppen van de rotatie is vereist.U kunt het juiste model kiezen uit verschillende boorgrootte van 20 mm tot 90 mm in elk 5 mmDe aanbeveling is om de landlift of de transportvoertuigen voor voedsel die in de fabriek worden gebruikt, te ondersteunen.De aanbevolen BS-serie camclutch in de zeer stoffige omgeving toestand of de hellende vervoerband en de emmer lift die worden gebruikt in de buitenomgeving.
Verschillende maten voor uw verwijzing
Model |
Grootte van de boor | Torsen Capaciteit (N·m) |
Max, ik ben er klaar voor. Overschrijding (r/min) Binnenrassen |
D |
D2 |
L1 |
L |
B. |
F |
b. |
N |
E |
J |
Min. kg |
kg |
|
| Dag (H7) |
Sleutelweg |
|||||||||||||||
| BSEU25 | 20 | 6x2.8 | 216 | 500 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 1 | 0.999 |
0.948 |
| BSEU25 | 25 | 8x3.3 | 216 | 500 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 1 | ||
| BSEU40 | 20 | 6x2.8 | 1,440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1.5 | 3.781 |
3.363 |
| BSEU40 | 25 | 8x3.3 | 1,440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1.5 | ||
| BSEU40 | 30 | 8x3.3 | 1,440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1.5 | ||
| BSEU40 | 35 | Tien maal drie.3 | 1,440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1.5 | ||
| BSEU40 | 40 | 12x3.3 | 1,440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1.5 | ||
| BSEU70 | 45 | 14x3.8 | 3,140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 1.5 | 7.607 |
6.541 |
| BSEU70 | 50 | 14x3.8 | 3,140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 1.5 | ||
| BSEU70 | 55 | 16x4.3 | 3,140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | ||
| BSEU70 | 60 | 18x4.4 | 3,140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | ||
| BSEU70 | 65 | 18x4.4 | 3,140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | ||
| BSEU70 | 70 | 20x4.9 | 3,140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | ||
| BSEU90 | 75 | 20x4.9 | 4,700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | 10.046 |
9.265 |
| BSEU90 | 80 | 22x5.4 | 4,700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | ||
| BSEU90 | 85 | 22x5.4 | 4,700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | ||
| BSEU90 | 90 | 25x5.4 | 4,700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | ||
Toepassingen van eenrichtingsverbindingslagers:
One Way Clutches Sprag Type voornamelijk gebruikt als backstopclutches
Verminderers, Flender-versnellingsbak, SEW-versnellingsbak
Overlopende koppeling: voor aandrijvingen van meerdere machines of om de traagheid van massa's van een aangedreven machine te scheiden van de aandrijvende machine nadat deze is uitgeschakeld.
Indexclutch: die een as stap voor stap draait, waardoor een indexmaterieelvoeding of een variabele snelheid wordt bereikt.
